Złącza zasilania SB, SBF
Złącza zasilania SB, SBF ERIFLEX umożliwiają podłączane za pomocą kabla o przekroju okrągłym lub płaskiego systemu połączeń, takiego jak nVent ERIFLEX Flexibar Advanced lub gotowej do użycia izolowanej plecionki IBS/IBSB Advanced. Wysoki współczynnik wypełnienia złącza > 95% oraz ocynowany blok miedziany lub aluminiowy pozwala na bezpośrednie połączenia przewodów miedzianych lub aluminiowych albo za pomocą tulei. Pokrywa mocująca śrubę jest odchylana i zdejmowana, a konstrukcja pozwala na wizualną kontrolę przewodu i potwierdzenie połączenia. Modułowe bloki zatrzaskowe można stosować do budowy wielobiegunowych bloków zasilających. Łatwo wpina się klipsem na szynę DIN lub mocuje do panelu za pomocą śrub. Stosujemy do podłączane do urządzenia wyjściowe/wejściowe jak i do połączenia między głównymi i wtórnymi rozdzielnicami oraz jako główne połączenie wejścia/wyjścia do maszyn lub urządzeń przemysłowych (takich jak inwertor, agregaty klimatyzacji iitp.).
Spełnia normę EN 45545 uzyskując klasyfikację HL3 dla rozdziału R23 i klasyfikację HL2 dla rozdziału R22
Złącze zasilania charakteryzuje tolerancją na wysoki prąd zwarciowym.
Zgodny z RoHS
Wolne od halogenu
TABELA SZYBKIEGO DOBORU ZŁĄCZA
Typ połączenia

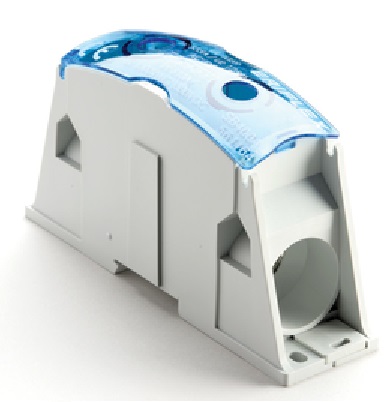

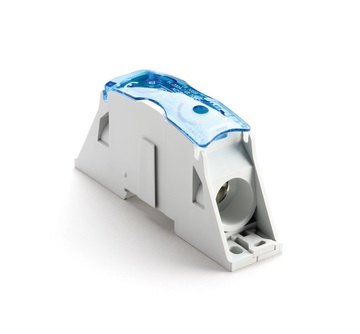

KABEL − KABEL

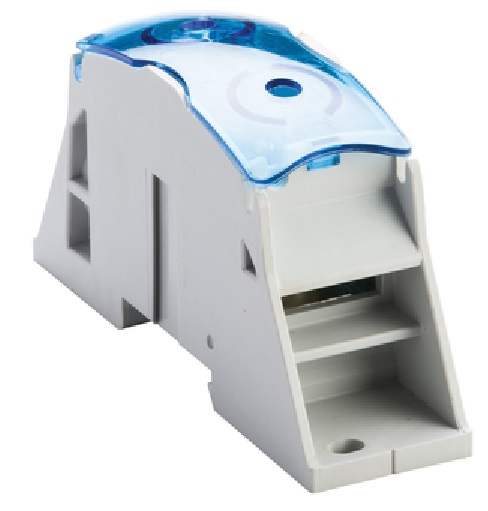

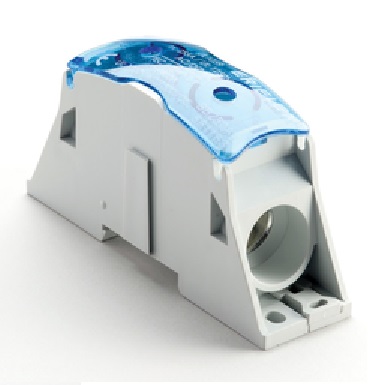

| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Max UL |
Typowy IEC |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|

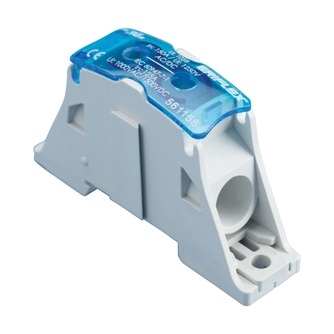

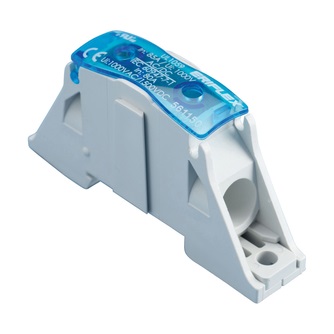

561150 | Złącze SB 80 | 6 - 16 mm² | 6 - 16 mm² | 85 A | 100 A | 1000V AC 1500V DC |
1 |
|
561151 | Złącze SB 160 | 35 - 70 mm² | 35 - 70 mm² | 200 A | 250 A | 1000V AC 1500V DC |
1 |
|
561152 | Złącze SB 400 | 95 - 240 mm² | 95 - 240 mm² | 335 A | 500 A | 1000V AC 1500V DC |
1 |
|
561156 | Złącze SB 630 | 240 - 500 mm² | 240 - 500 mm² | 545 A | 630 A | 1000V AC 1500V DC |
1 |
|
561158 | Złącze SB 125 | 10 - 35 mm² | 10 - 35 mm² | 150 A | 170 A | 1000V AC 1500V DC |
1 |
|
561159 | Złącze SB 250 | 35 - 120 mm² | 35 - 120 mm² | 255 A | 400 A | 1000V AC 1500V DC |
1 |
|
561160 | Złącze SB 80AL | 6 - 16 mm² | 6 - 16 mm² | 85 A | 100 A | 1000V AC 1500V DC |
1 |
|
561161 | Złącze SB 125AL | 10 - 35 mm² | 10 - 35 mm² | 150 A | 180 A | 1000V AC 1500V DC |
1 |
|
561162 | Złącze SB 160AL | 35 - 70 mm² | 35 - 70 mm² | 200 A | 230 A | 1000V AC 1500V DC |
1 |
|
561163 | Złącze SB 250AL | 35 - 120 mm² | 35 - 120 mm² | 255 A | 400 A | 1000V AC 1500V DC |
1 |
|
561164 | Złącze SB 400AL | 95 - 240 mm² | 95 - 240 mm² | 335 A | 500 A | 1000V AC 1500V DC |
1 |
|
561168 | Złącze SB 630AL | 240 - 500 mm² | 240 - 500 mm² | 545 A | 630 A | 1000V AC 1500V DC |
1 |
Typ połączenia

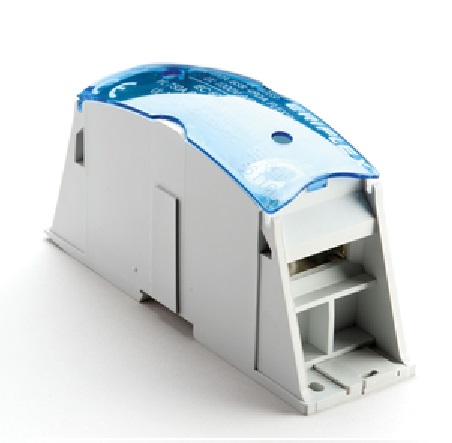

PRZEWÓD PŁASKI − KABEL

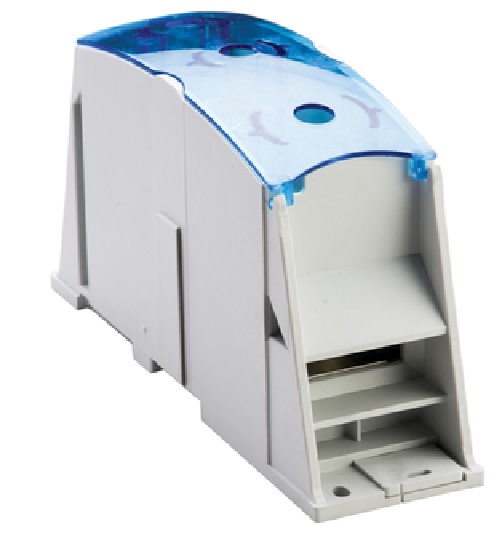

| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Max UL |
Typowy IEC |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
561153 | Złącze SBF 400 | Flexibar 2x20x1 - 5x24x1 IBS/IBSB 100 mm² |
95 - 240 mm² | 335 A | 400 A | 1000V AC 1500V DC |
1 |
|
561157 | Złącze SBF 630 | Flexibar 2x20x1 - 8x32x1 IBS/IBSB 100 - 240 mm² |
240 - 500 mm² | 545 A | 630 A | 1000V AC 1500V DC |
1 |
|
561165 | Złącze SBF 400AL | Flexibar 2x20x1 - 5x24x1 IBS/IBSB 100 mm² |
95 - 240 mm² | 335 A 240 A |
400 A | 1000V AC 1500V DC |
1 |
|
561169 | Złącze SBF 630AL | Flexibar 2x20x1 - 8x32x1 IBS/IBSB 100 - 240 mm² |
240 - 500 mm² | 490 A 410 A |
630 A | 1000V AC 1500V DC |
1 |
|
561171 | Złącze SBF 250 | Flexibar 2x20x1 - 5x20x1 IBS/IBSB 50 - 70 mm² |
35 - 120 mm² | 255 A | 250 A | 1000V AC 1500V DC |
1 |
|
|
561178 | Separator SB 250SPCR | - | - | - | - | 1000V AC 1500V DC |
5 |

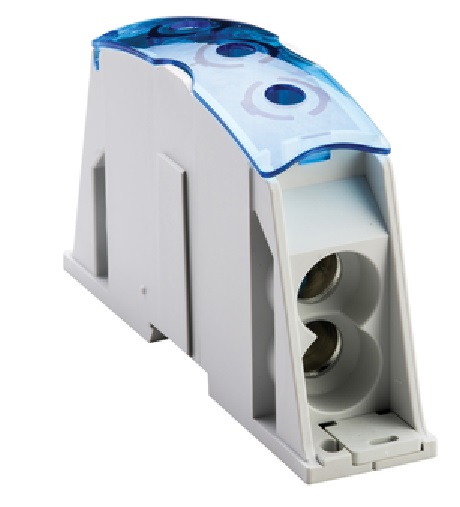

Typ połączenia KABEL − 2 x KABEL
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Max UL |
Typowy IEC |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
561154 | Złącze SB2C 400 | 95 - 240 mm² | 2 x 35 - 120 mm² | 335 A | 400 A | 1000V AC 1500V DC |
1 |
|
561166 | Złącze SB2C 400AL | 95 - 240 mm² | 2 x 35 - 120 mm² | 335 A | 400 A | 1000V AC 1500V DC |
1 |
|
561170 | Złącze SB2C 250 | 35 - 120 mm² | 2 x 35 - 120 mm² | 255 A | 400 A | 1000V AC 1500V DC |
1 |
|
561174 | Złącze SB2C 1000AL | 240 - 500 mm² | 2 x 35 - 300 mm² | 545 A | 1000 A | 1000V AC 1500V DC |
1 |

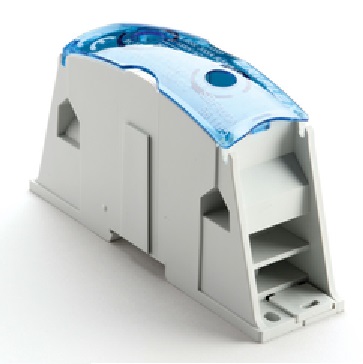

Typ połączenia PRZEWÓD PŁASKI − 2 x KABEL
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Max UL |
Typowy IEC |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
561155 | Złącze SBF2C 400 | Flexibar 2x20x1 - 5x24x1 IBS/IBSB 100 mm² |
2 x 35 - 120 mm² | 335 A | 400 A | 1000V AC 1500V DC |
1 |
|
561167 | Złącze SBF2C 400AL | Flexibar 2x20x1 - 5x24x1 IBS/IBSB 100 mm² |
2 x 35 - 120 mm² | 335 A | 400 A | 1000V AC 1500V DC |
1 |
|
561172 | Złącze SBF2C 250 | Flexibar 2x20x1 - 5x20x1 IBS/IBSB 50 - 70 mm² |
2 x 35 - 120 mm² | 255 A | 400 A | 1000V AC 1500V DC |
1 |
|
561173 | Złącze SBF2C 630AL | Flexibar 2x20x1 - 8x32x1 IBS/IBSB 240 mm² |
2 x 35 - 240 mm² | 760 A | 800 A | 1000V AC 1500V DC |
1 |
Typ połączenia 2 x KABEL − 2 x KABEL
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Max UL |
Typowy IEC |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
561175 | Złącze SB2C2C 1000AL | 2 x 35 - 300 mm² | 2 x 35 - 300 mm² | 840 A | 1000 A | 1000V AC 1500V DC |
1 |

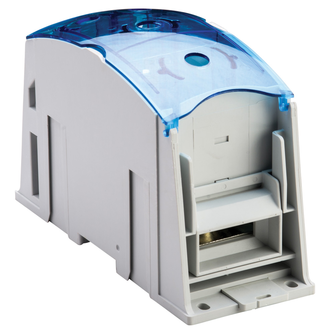

Typ połączenia PRZEWÓD PŁASKI − 3 x KABEL
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Max UL |
Typowy IEC |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
561176 | Złącze SBF3C 1000AL | Flexibar 2x20x1 - 10x50x1 | 3 x 35 - 300 mm² | 840 A | 1000 A | 1000V AC 1500V DC |
1 |
Typ połączenia PRZEWÓD PŁASKI − 4 x KABEL
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Max UL |
Typowy IEC |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
561177 | Złącze SBF4C 1000AL | Flexibar 6x50x1 - 10x80x1 | 4 x 35 - 300 mm² | 1680 A | 1600 A | 1000V AC 1500V DC |
1 |
