Izolatory niskonapięciowe ISO-TP gwint metryczny

Firma nVent oferuje pełną gamę niskonapięciowych izolatorów z wstawką nVent ERIFLEX w wielu dostępnych rozmiarach. Ekonomiczne izolatory wsporcze charakteryzują się dużą stabilnością parametrów elektrycznych i mechanicznych oraz bardzo wysoką odpornością na prąd upływowy. Izolatory są wykonane z bezhalogenowego, wzmocnionego włóknem szklanym, nienasyconego poliestru formowanego (BMC). Ich galwanizowane wkładki cynkowe są gwintowane zgodnie z normami ASME®. Idealne do rozdzielnic, podłączenia zasilania czy rozdziału energii.
Izolatory niskonapięciowe ISO-TP z gwintem metrycznym cechuje:
* Wysoka odporność na prąd upływowy
* Świetna stabilność parametrów elektrycznych i mechanicznych
* Są wzmocniony włóknem szklanym
* Stalowe wkładki ocynkowane elektrolitycznie
Certyfikaty:
* UL® Uznany w E125470 i oceniony pod kątem wytrzymałości dielektrycznej 1000V AC/1500V DC
* Zgodny z RoHS
* Zgodność z normą IEC® 60695-2-11 (test rozżarzonego drutu 960° C)
* Klasa palności UL® 94V-0
Cechy:
* Wytrzymałość dielektryczna, UL 1500 VAC/DC
* Materiał stal i poliamid wzmocniony włóknem szklanym
* Temperatura pracy -40 do 130° C



Izolatory niskonapięciowe ISO-TP dwustronny wewnetrzny gwint metryczny

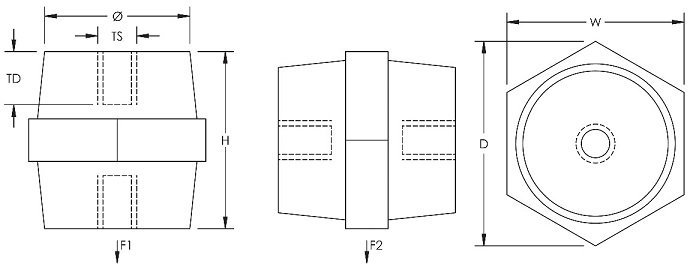

Podgląd produktu Nr katalogowy Nazwa produktu Wysokość Wymiary Głębokość Średnica Max napięcie IEC Ilość w opakowaniu
548400 Izolator ISO TP 15M4 H = 15mm TS = M4x0,7 W=14mm D=16mm TD = 4 mm ∅ 12 mm 500V AC
500V DC		 50
548410 Izolator ISO TP 20M4 H = 20mm TS = M4x0,7 W=17mm D=20mm TD = 4 mm ∅ 15 mm 1000V AC
1500V DC		 50
548420 Izolator ISO TP 20M6 H = 20mm TS = M6x1 W=17mm D=20mm TD = 6 mm ∅ 15 mm 1000V AC
1500V DC		 50
548430 Izolator ISO TP 25M6 H = 25mm TS = M6x1 W=19mm D=20mm TD = 6 mm ∅ 18 mm 1000V AC
1500V DC		 50
548440 Izolator ISO TP 30M6 H = 30mm TS = M6x1 W=30mm D=34mm TD = 8 mm ∅ 26 mm 1000V AC
1500V DC		 25
548450 Izolator ISO TP 30M8 H = 30mm TS = M8x1,25 W=30mm D=34mm TD = 8 mm ∅ 26 mm 1000V AC
1500V DC		 25
548451 Izolator ISO TP 30M10 H = 30mm TS = M10x1,5 W=30mm D=34mm TD = 8 mm ∅ 26 mm 1000V AC
1500V DC		 25
548470 Izolator ISO TP 35M6L H = 35mm TS = M6x1 W=41mm D=46mm TD = 8 mm ∅ 34 mm 1000V AC
1500V DC		 25
548480 Izolator ISO TP 35M8 H = 35mm TS = M8x1,25 W=41mm D=46mm TD = 8 mm ∅ 34 mm 1000V AC
1500V DC		 25
548490 Izolator ISO TP 35M10 H = 35mm TS = M10x1,5 W=41mm D=46mm TD = 10 mm ∅ 34 mm 1000V AC
1500V DC		 25
548500 Izolator ISO TP 40M6 H = 40mm TS = M6x1 W=46mm D=53mm TD = 9 mm ∅ 40 mm 1000V AC
1500V DC		 25
548510 Izolator ISO TP 40M8 H = 40mm TS = M8x1,25 W=46mm D=53mm TD = 8 mm ∅ 40 mm 1000V AC
1500V DC		 25
548511 Izolator ISO TP 40M12 H = 40mm TS = M12x1,75 W=46mm D=53mm TD = 14,5 mm ∅ 40 mm 1000V AC
1500V DC		 25
548520 Izolator ISO TP 40M10 H = 40mm TS = M10x1,5 W=46mm D=53mm TD = 10 mm ∅ 40 mm 1000V AC
1500V DC		 25
548530 Izolator ISO TP 45M6 H = 45mm TS = M6x1 W=41mm D=47mm TD = 9 mm ∅ 34 mm 1000V AC
1500V DC		 25
548540 Izolator ISO TP 45M8 H = 45mm TS = M8x1,25 W=41mm D=47mm TD =15 mm ∅ 34 mm 1000V AC
1500V DC		 25
548550 Izolator ISO TP 45M8L H = 45mm TS = M8x1,25 W=50mm D=57mm TD =15 mm ∅ 41 mm 1000V AC
1500V DC		 25
548560 Izolator ISO TP 45M10 H = 45mm TS = M10x1,5 W=50mm D=57mm TD = 10 mm ∅ 41 mm 1000V AC
1500V DC		 25
548570 Izolator ISO TP 50M6 H = 50mm TS = M6x1 W=50mm D=57mm TD = 9 mm ∅ 41 mm 1000V AC
1500V DC		 25
548580 Izolator ISO TP 50M8 H = 50mm TS = M8x1,25 W=50mm D=57mm TD =15 mm ∅ 41 mm 1000V AC
1500V DC		 25
548581 Izolator ISO TP 50M12 H = 50mm TS = M12x1,75 W=50mm D=57mm TD =14,5 mm ∅ 41 mm 1000V AC
1500V DC		 25
548590 Izolator ISO TP 50M10 H = 50mm TS = M10x1,5 W=50mm D=57mm TD =10 mm ∅ 41 mm 1000V AC
1500V DC		 25
548600 Izolator ISO TP 60M8 H = 60mm TS = M8x1,25 W=55mm D=63mm TD =15 mm ∅ 44 mm 1000V AC
1500V DC		 25
548601 Izolator ISO TP 60M12 H = 60mm TS = M12x1,75 W=55mm D=63mm TD =14,5 mm ∅ 44 mm 1000V AC
1500V DC		 25
548602 Izolator ISO TP 60M16 H = 60mm TS = M16x2 W=55mm D=63mm TD =20 mm ∅ 44 mm 1000V AC
1500V DC		 25
548609 Izolator ISO TP 70M10 H = 70mm TS = M10x1,5 W=65mm D=75mm TD =10 mm ∅ 52 mm 1000V AC
1500V DC		 10
548610 Izolator ISO TP 60M10 H = 60mm TS = M10x1,5 W=55mm D=63mm TD =10 mm ∅ 44 mm 1000V AC
1500V DC		 25
548620 Izolator ISO TP 70M12 H = 70mm TS = M12x1,75 W=65mm D=75mm TD =20 mm ∅ 52 mm 1000V AC
1500V DC		 10
548629 Izolator ISO TP 75M10 H = 75mm TS = M10x1,5 W=65mm D=75mm TD =10 mm ∅ 51 mm 1000V AC
1500V DC		 10
548630 Izolator ISO TP 70M16 H = 70mm TS = M16x2 W=65mm D=75mm TD =20 mm ∅ 52 mm 1000V AC
1500V DC		 10
548640 Izolator ISO TP 75M12 H = 75mm TS = M12x1,75 W=65mm D=75mm TD =20 mm ∅ 51 mm 1000V AC
1500V DC		 10
548660 Izolator ISO TP 80M12 H = 80mm TS = M12 W=65mm D=75mm TD =20 mm ∅ 52 mm 1000V AC
1500V DC		 10
548670 Izolator ISO TP 80M16 H = 80mm TS = M16x2 W=65mm D=75mm TD =20 mm ∅ 52 mm 1000V AC
1500V DC		 10
548680 Izolator ISO TP 100M12 H = 100mm TS = M12x1,75 W=65mm D=75mm TD =20 mm ∅ 46 mm 1000V AC
1500V DC		 10
548690 Izolator ISO TP 100M16 H = 100mm TS = M16x2 W=65mm D=75mm TD =20 mm ∅ 46 mm 1000V AC
1500V DC		 10
548700 Izolator ISO TP 25M5 H = 25mm TS = M5x0,8 W=19mm D=20mm TD = 6 mm ∅ 18 mm 1000V AC
1500V DC		 50
