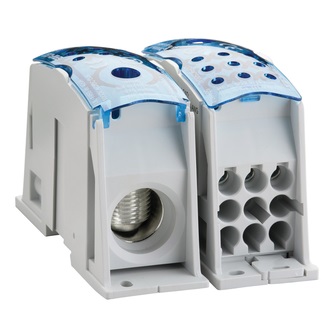

Bloki Dystrybucyjne Jednopolowe
Jednopolowe bloki ERIFLEX to ekonomiczne rozwiązanie w kompaktowej obudowie. Połączenie po stronie zasilania za pomocą jednego kabla, dwóch kabli albo płaskiego szynoprzewodu nVent ERIFLEX Flexibar Advanced lub gotowej izolowanej plecionki zasilającej IBS/IBSB Advanced w zależności od modelu. Wysoki współczynnik wypełnienia bloku > 95% umożliwia podłączenie przewodu z tulejką lub bez. Modułowe bloki zatrzaskowe do budowy bloków wielofazowych. Łatwy montaż: klips na szynie DIN lub mocowanie do panelu za pomocą śrub.
Blok z cynowanej miedzi lub cynowanego aluminium pozwala na bezpośrednie połączenia przewodów miedzianych lub aluminiowych albo za pomocą tulei. Przyrostek AL w części nr oznacza ocynowany blok aluminiowy.
TABELA SZYBKIEGO DOBORU BLOKU
Jednofazowe Bloki Dystrybucyjne -
DO APLIKACJI SOLARNYCH
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Typowy IEC |
Max UL |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|

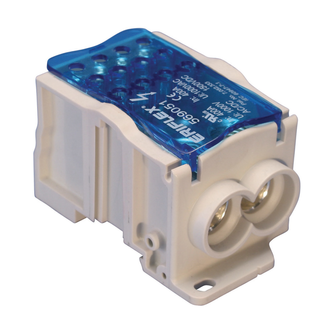

569051 | Blok dystrybucyjny UD-400212CU | 2 x 35 - 95 mm² | 12 x 2,5 - 10 mm² | 400 A | 400 A | 1000 V AC/DC | 1 |
|

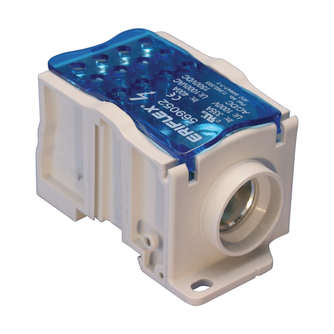

569052 | Blok dystrybucyjny UD-400112CU | 1 x 95 - 185 mm² | 12 x 2,5 - 10 mm² | 400 A | 335 A | 1000 V AC/DC | 1 |
|
569251 | Blok dystrybucyjny UD-400212AL | 2 x 35 - 95 mm² | 12 x 2,5 - 10 mm² | 400 A | 400 A | 1000 V AC/DC | 1 |
|
569252 | Blok dystrybucyjny UD-400112AL | 1 x 95 - 185 mm² | 12 x 2,5 - 10 mm² | 400 A | 335 A | 1000 V AC/DC | 1 |
Jednofazowe Bloki Dystrybucyjne - WEJŚCIE OKRĄGŁE
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Typowy IEC |
Max UL |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|

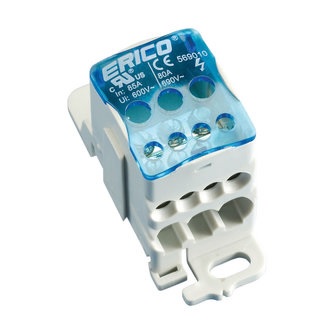

569010 | Blok dystrybucyjny UD-80A | 1 x 6 - 16 mm² | 6 x 2,5 - 16 mm² | 80 A | 85 A | 1000 V AC/DC | 1 |
|
569020 | Blok dystrybucyjny UDJ 125A | 1 x 10 - 35 mm² | 7 x 2,5 - 16 mm² | 125 A | 150 A | 1000 V AC/DC | 1 |
|

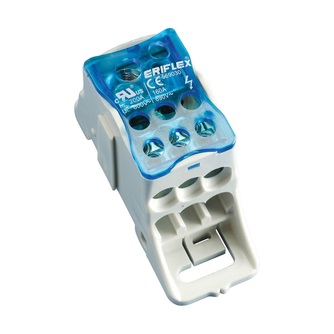

569030 | Blok dystrybucyjny UDJ-160A | 1 x 10 - 70 mm² | 7 x 2,5 - 16 mm² | 160 A | 200 A | 1000 V AC/DC | 1 |
|

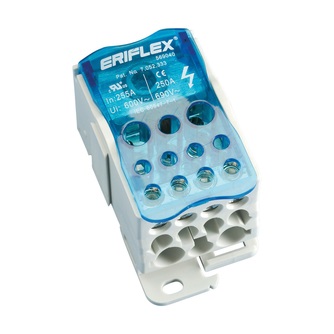

569040 | Blok dystrybucyjny UD-250A | 1 x 35 - 120 mm² | 11 x 2,5 - 35 mm² | 250 A | 255 A | 1000 V AC/DC | 1 |
|
569050 | Blok dystrybucyjny UD-400A | 1 x 95 - 185 mm² | 11 x 2,5 - 35 mm² | 400 A | 335 A | 1000 V AC/DC | 1 |
|
569201 | Blok dystrybucyjny UD6C500AL | 1 x 95 - 240 mm² | 6 x 10 - 50 mm² | 500 A | 380 A | 1000 V AC/DC | 1 |
|

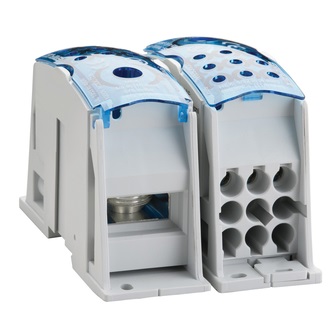

569203 | Blok dystrybucyjny UD9C630AL | 1 x 120 - 300 mm² | 9 x 4 - 25 mm² | 630 A | 420 A | 1000 V AC/DC | 1 |
|

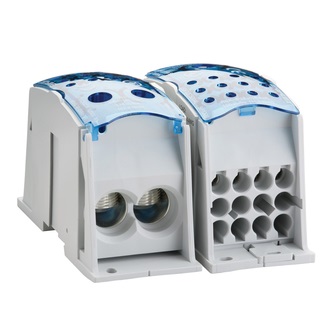

569205 | Blok dystrybucyjny UD2C12C630AL | 2 x 95 - 185 mm² | 12 x 4 - 25 mm² | 630 A | 670 A | 1000 V AC/DC | 1 |
|
569207 | Blok dystrybucyjny UD2C12C1000AL | 2 x 35 - 240 mm² | 12 x 4 - 25 mm² | 1000 A | 760 A | 1000 V AC/DC | 1 |
|
569209 | Blok dystrybucyjny UD2C9C1250AL | 2 x 185 - 400 mm² | 9 x 10 - 95 mm² | 1250 A | 950 A | 1000 V AC/DC | 1 |
Jednofazowe Bloki Dystrybucyjne -
WEJŚCIE PŁASKIE
Możliwość podłaczenia szyną elastyczną ERIFLEX FLEXIBAR lub izolowaną plecionką zasilającą IBS/IBSB Advanced
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Typowy IEC |
Max UL |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|

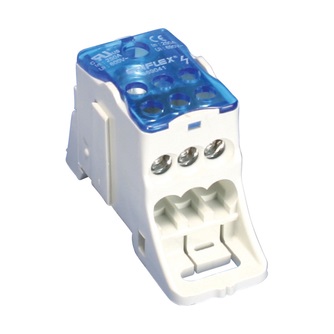

569041 | Blok dystrybucyjny UDF-250A | Flexibar 3x9x0,8 - 6x15,5x0,8 |
6 x 2,5 - 16 mm² | 250 A | 255 A | 1000 V AC/DC | 1 |
|
569060 | Blok dystrybucyjny UDF-500A | Flexibar 4x15,5x0,8 - 8x24x1 |
11 x 2,5 - 35 mm² | 500 A | 335 A | 1000 V AC/DC | 1 |
|
569202 | Blok dystrybucyjny UDF6C500AL | Flexibar 2x20x1 - 10x24x1 IBS/IBSB 50-100 mm² |
6 x 10 - 50 mm² | 500 A | 475 A | 1000 V AC/DC | 1 |
|
569204 | Blok dystrybucyjny UDF9C500AL | Flexibar 2x20x1 - 10x24x1 IBS/IBSB 50-100 mm² |
9 x 4 - 25 mm² | 500 A | 490 A | 1000 V AC/DC | 1 |
|
569206 | Blok dystrybucyjny UDF12C500AL | Flexibar 2x20x1 - 10x24x1 IBS/IBSB 50-100 mm² |
12 x 4 - 25 mm² | 500 A | 500 A | 1000 V AC/DC | 1 |
|
569208 | Blok dystrybucyjny UDF12C800AL | Flexibar 2x20x1 - 10x32x1 IBS/IBSB 50-240 mm² |
12 x 4 - 25 mm² | 800 A | 670 A | 1000 V AC/DC | 1 |
|
569210 | Blok dystrybucyjny UDF9C1000AL | Flexibar 6x24x1 - 10x50x1 IBS/IBSB 120-240 mm² |
9 x 10 - 95 mm² | 1000 A | 840 A | 1000 V AC/DC | 1 |
