ERIFLEX Oploty kablowe PDBS, FGBS, SBS, SPIRFLEX, ZIPFLEX

Oploty kablowe ERIFLEX obejmują pełną gamę średnic od 4 do 80 mm, które są wykonane z różnych materiałów
stosownie do przeznaczenia. Standardowo oferujemy najpopularniejsze oploty poliamidowe PDBS, kolejne to oploty
typu SPIRFLEX (trudnopalny polietylen), ZIPFLEX (polipropylen), FGBS (włókno szklane) czy SBS (oplot silikonowy).
Oploty są standardowo pakowane w karton umożliwiający bezproblemowe rozwijanie oplotu, a całość uzupełnia
przyrząd do cięcia oplotów na goraco pozwalający na estetyczne czyste ciecie z uniknięciem rozwarstwiania oplotu.
Oploty poliestrowe (POLYESTER SLEEVES) są możliwe na zamówienie.
Ekrany ochronne TTCE są w dziale plecionki uziemienia/masy.

KATALOG OPLOTY KABLOWE

DOKUMENTACJA DO POBRANIA

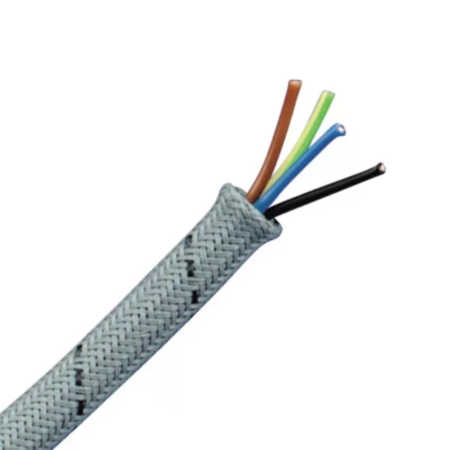

Charakterystyka oplotów PDBS:
* Rozszerzalne osłony do elastycznego pokrycia przewodów
* Materiał poliamidowy, bezhalogenowy
* Dostępne w kolorach szarym i czarnym

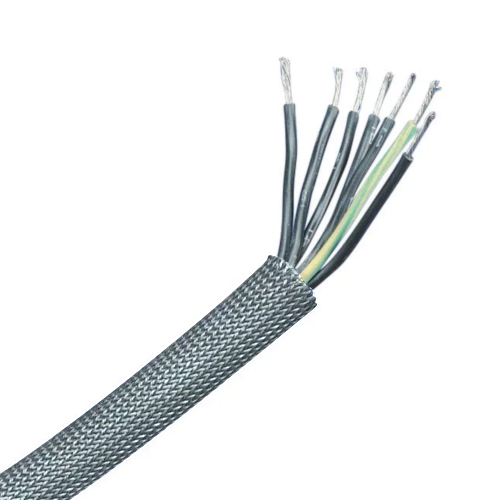

PDBS - Oploty poliamidowe kolory szarego

Podgląd produktu Nr katalogowy Nazwa produktu Średnica Ilość w opakowaniu
554430 Oplot Polimoid PDBS 5G Nom. 5 mm / 97% - Min. 4 mm / 100% - Max. 8 mm / 90% 100
554450 Oplot Polimoid PDBS 8G Nom. 8 mm / 94% - Min. 6 mm / 100% - Max. 10 mm / 91% 100
554460 Oplot Polimoid PDBS 10G Nom. 10 mm / 95% - Min. 8 mm / 100% - Max. 14 mm / 94% 100
554470 Oplot Polimoid PDBS 12G Nom. 12 mm / 96% - Min. 10 mm / 100% - Max. 16 mm / 94% 50
554490 Oplot Polimoid PDBS 16G Nom. 16 mm / 96% - Min. 14 mm / 100% - Max. 18 mm / 98% 50
554510 Oplot Polimoid PDBS 20G Nom. 20 mm / 95% - Min. 16 mm / 100% - Max. 25 mm / 99% 50
554530 Oplot Polimoid PDBS 30G Nom. 30 mm / 90% - Min. 20 mm / 100% - Max. 35 mm / 92% 50
554550 Oplot Polimoid PDBS 40G Nom. 40 mm / 90% - Min. 30 mm / 100% - Max. 45 mm / 94% 50

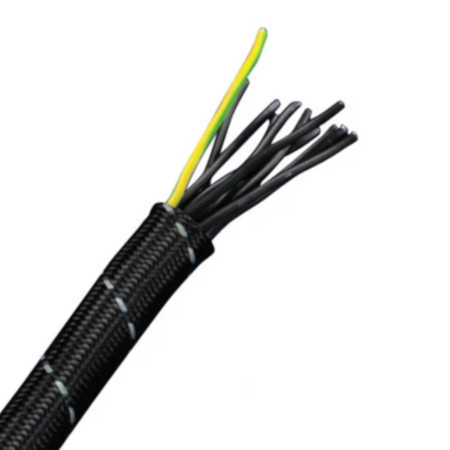

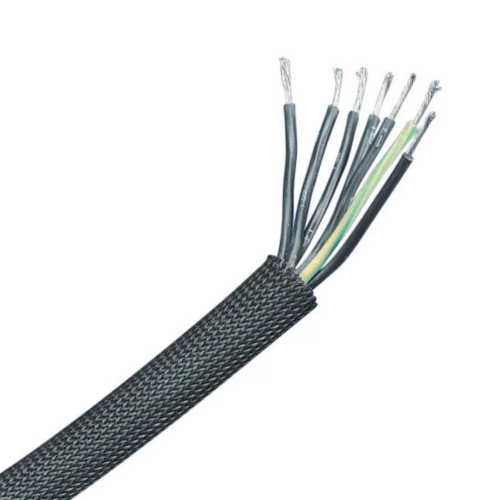

PDBS - Oploty poliamidowe koloru czarnego

Podgląd produktu Nr katalogowy Nazwa produktu Średnica Ilość w opakowaniu
554730 Oplot Polimoid PDBS 5B Nom. 5 mm / 97% - Min. 4 mm / 100% - Max. 8 mm / 90% 100
554750 Oplot Polimoid PDBS 8B Nom. 8 mm / 94% - Min. 6 mm / 100% - Max. 10 mm / 91% 100
554760 Oplot Polimoid PDBS 10B Nom. 10 mm / 95% - Min. 8 mm / 100% - Max. 14 mm / 94% 100
554770 Oplot Polimoid PDBS 12B Nom. 12 mm / 96% - Min. 10 mm / 100% - Max. 16 mm / 94% 50
554790 Oplot Polimoid PDBS 16B Nom. 16 mm / 96% - Min. 14 mm / 100% - Max. 18 mm / 98% 50
554810 Oplot Polimoid PDBS 20B Nom. 20 mm / 95% - Min. 16 mm / 100% - Max. 25 mm / 99% 50
554830 Oplot Polimoid PDBS 30B Nom. 30 mm / 90% - Min. 20 mm / 100% - Max. 35 mm / 92% 50
554850 Oplot Polimoid PDBS 40B Nom. 40 mm / 90% - Min. 30 mm / 100% - Max. 45 mm / 94% 50

Charakterystyka oplotów FGBS:
* Włókno szklane impregnowane wysokotemperaturowym lakierem
* Temperatura pracy od -70°C do +400°C
* Rozszerzalność w stosunku 1:3

FGBS - Oploty z włókna szklanego

Podgląd produktu Nr katalogowy Nazwa produktu Średnica Ilość w opakowaniu
556200 Oplot szklany FGBS4 4 mm 100
556210 Oplot szklany FGBS8 8 mm 100
556220 Oplot szklany FGBS10 10 mm 100
556230 Oplot szklany FGBS12 12 mm 100
556240 Oplot szklany FGBS15 16 mm 100
556250 Oplot szklany FGBS20 50 mm 50

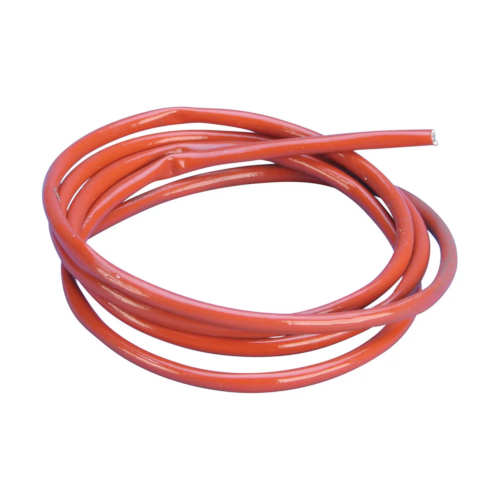

Charakterystyka osłon SBS:
* Włókno szklane pokryte silikonem - izolacja termiczna i ochrona mechaniczna
* Izolacja elektryczna 2,5kV, napięcie robocze 690V
* Temperatura pracy od -60°C do +220°C

SBS - Oploty silikonowe

Podgląd produktu Nr katalogowy Nazwa produktu Średnica Ilość w opakowaniu
554000 Oplot silikonowy SBS-4 4 mm 100
554010 Oplot silikonowy SBS-6 6 mm 100
554020 Oplot silikonowy SBS-8 8 mm 100
554030 Oplot silikonowy SBS-10 10 mm 100
554040 Oplot silikonowy SBS-12 12 mm 100
554050 Oplot silikonowy SBS-15 15 mm 25
554060 Oplot silikonowy SBS-20 20 mm 25
554070 Oplot silikonowy SBS-25 25 mm 30
554080 Oplot silikonowy SBS-30 30 mm 30

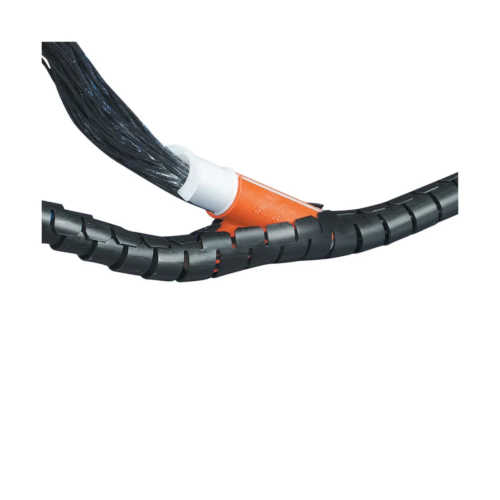

Charakterystyka osłon SPIRFLEX:
* Struktura spiralna umożliwia rozgałęzianie kabli w dowolnym punkcie
* Elastyczne wiązanie i mechaniczna ochrona kabli
* Temperatura pracy od -50°C do +85°C
* Dostępne w kolorach biały i czarny

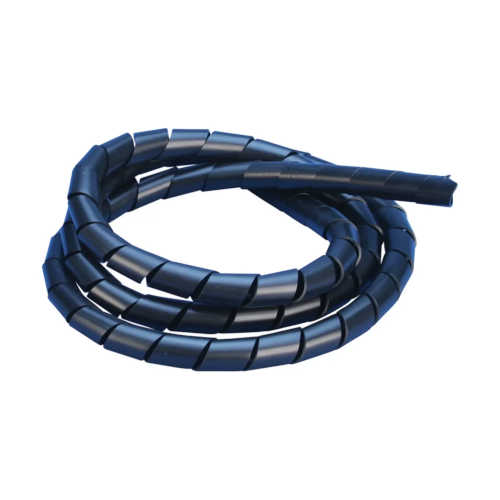

SPIRFLEX - oplot spiralny z trudnopalnego polietylenu w kolorze czarnym

Podgląd produktu Nr katalogowy Nazwa produktu Średnica Ilość w opakowaniu
556000 Oplot spiralny SPIRFLEX-I6 6 mm 50
556010 Oplot spiralny SPIRFLEX-I12 12 mm 25
556020 Oplot spiralny SPIRFLEX-I16 16 mm 25
556020 Oplot spiralny SPIRFLEX-I22 16 mm 25

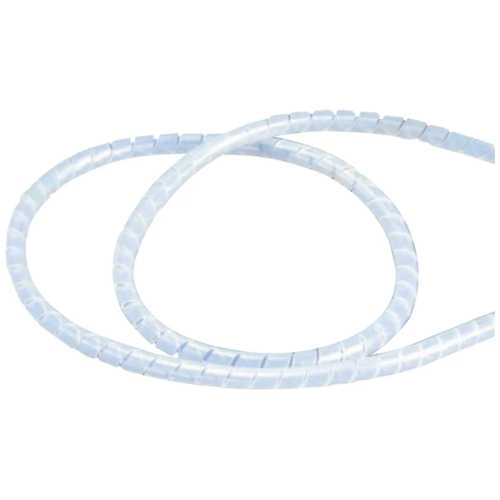

SPIRFLEX - oplot spiralny z trudnopalnego polietylenu w kolorze białym

Podgląd produktu Nr katalogowy Nazwa produktu Średnica Ilość w opakowaniu
556010 Oplot spiralny SPIRFLEX-X12 12 mm 25
556100 Oplot spiralny SPIRFLEX-X6 6 mm 50

Charakterystyka osłon ZIPFLEX:
* Szybkie i łatwe ekranowanie kabli
* Temperatura pracy od -30°C do +140°C

ZIPFLEX - oplot z polipropylenu

Podgląd produktu Nr katalogowy Nazwa produktu Średnica Ilość w opakowaniu
554880 Oplot ZIPFLEX ZFX100M8MMBK 8 mm 100
554890 Oplot ZIPFLEX ZFX50M15MMBK 15 mm 50
554900 Oplot ZIPFLEX ZFX30M20MMBK 20 mm 30
554910 Oplot ZIPFLEX ZFX20M25MMBK 25 mm 20
