Płaskie plecionki miedziane FTCB, FRCB i FTCBI

Płaskie plecionki do uziemienia/masy ERIFLEX pozwalają na skuteczne uziemienie czy też wyrównanie potencjału. ERIFLEX umożliwia wybór odpowiedniej plecionki co do jej parametrów, materiału wykonania, czy też wykończenia, W ofercie dostępne płaskie plecionki miedziane FRCB, płaskie plecionki pobielane FTCB, oraz płaskie plecionki w izolacji FTCBI. Plecionki uziemienia i wyrównania potencjału charakteryzuje:
* Duża odporność na korozję (plecionki pobielane)
* Średnice drutów 0,15 mm, 0,20 mm
* Duża odporność na wibracje i zużycie
* Niższa waga: płaski oplot waży mniej niż kabel
* Pełen zakres przekroju wewnętrznego od 3 mm² do 100 mm²
* Prąd znamionowy od 30 A do 360 A
* Materiał niemagnetyczny
* Zalecane przez dyrektywy EMC/EMI
* Zgodne z RoHS
* Rolki 25 mb, 100 mb, 150 mb

TABELA DOBORU DO POBRANIA

DOKUMENTACJA DO POBRANIA

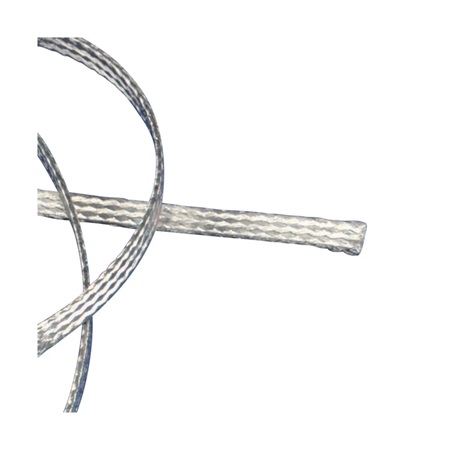

Płaskie plecionki pobielane FTCB przekrój drutu ∅ 0,15 mm w zwojach 25 mb



Podgląd produktu Nr katalogowy Nazwa produktu Numer artykułu Przekrój Wymiary Ilość drutów Typowy
IEC		 Ilość w opakowaniu
557200 Plecionka płaska pobielana FTCB 15-3 FTCB 15-3 3 mm² 1 mm x 5 mm 168 30 A 25
557210 Plecionka płaska pobielana FTCB 15-5 FTCB 15-5 5 mm² 1 mm x 8 mm 288 45 A 25
557220 Plecionka płaska pobielana FTCB 15-8 FTCB 15-8 8 mm² 1,5 mm x 8 mm 456 65 A 25
557230 Plecionka płaska pobielana FTCB 15-10 FTCB 15-10 10 mm² 1,5 mm x 10 mm 576 75 A 25
557240 Plecionka płaska pobielana FTCB 15-16 FTCB 15-16 16 mm² 1,5 mm x 15 mm 896 120 A 25
557250 Plecionka płaska pobielana FTCB 15-20 FTCB 15-20 20 mm² 1.5 mm x 20 mm 1120 140 A 25
557260 Plecionka płaska pobielana FTCB 15-25 FTCB 15-25 25 mm² 1.9 mm x 18.5 mm 1404 150 A 25
557270 Plecionka płaska pobielana FTCB 15-30 FTCB 15-30 30 mm² 2 mm x 23 mm 1692 180 A 25
557280 Plecionka płaska pobielana FTCB 15-35 FTCB 15-35 35 mm² 2.5 mm x 23 mm 1980 200 A 25
557290 Plecionka płaska pobielana FTCB 15-40 FTCB 15-40 40 mm² 2.5 mm x 25 mm 2272 220 A 25
557300 Plecionka płaska pobielana FTCB 15-50 FTCB 15-50 50 mm² 3 mm x 28 mm 2848 250 A 25
557310 Plecionka płaska pobielana FTCB 15-60 FTCB 15-60 60 mm² 3 mm x 30 mm 3392 280 A 25
557320 Plecionka płaska pobielana FTCB 15-70 FTCB 15-70 70 mm² 3.5 mm x 30 mm 3968 290 A 25
557330 Plecionka płaska pobielana FTCB 15-75 FTCB 15-75 75 mm² 4 mm x 30 mm 4256 300 A 25
557350 Plecionka płaska pobielana FTCB 15-100 FTCB 15-100 100 mm² 4 mm x 40 mm 5664 360 A 25

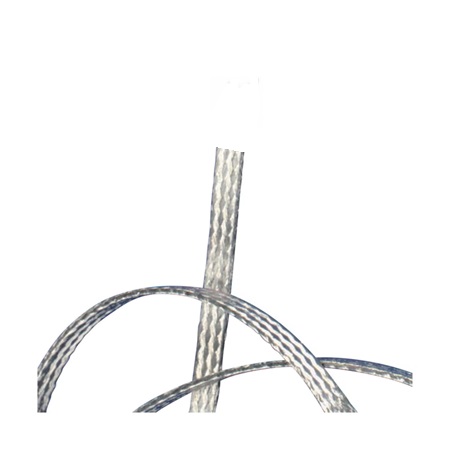

Plecionki płaskie pobielane FTCB przekrój drutu ∅ 0,20 mm w zwojach 100, 150 mb

Podgląd produktu Nr katalogowy Nazwa produktu Numer artykułu Przekrój Wymiary Ilość drutów Typowy
IEC		 Ilość w opakowaniu
503520 Plecionka płaska pobielana FTCB 20-10 FTCB 20-10 10 mm² 1,5 mm x 10 mm 576 75 A 150
503530 Plecionka płaska pobielana FTCB 20-16 FTCB 20-16 16 mm² 2 mm x 15 mm 896 120 A 150
503540 Plecionka płaska pobielana FTCB 20-25 FTCB 20-25 25 mm² 1.9 mm x 18.5 mm 1404 150 A 100

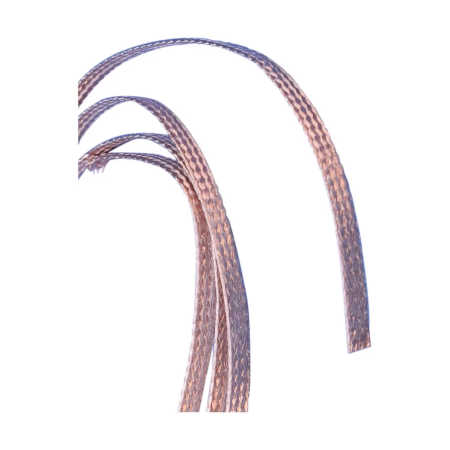

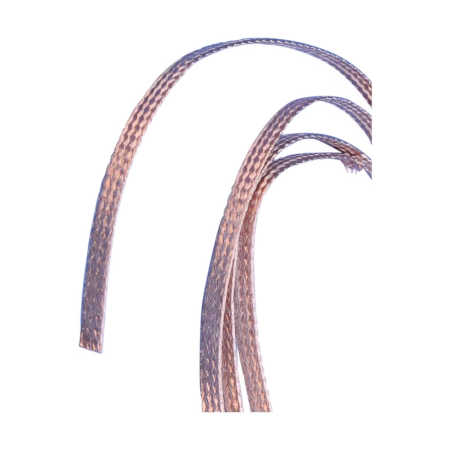

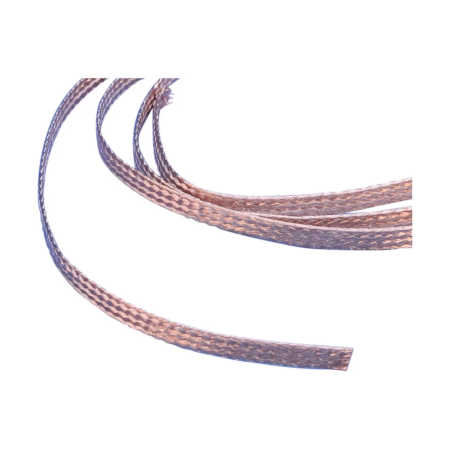

Płaskie plecionki miedziane FRCB przekrój drutu ∅ 0,15 mm w zwojach 25 mb

Podgląd produktu Nr katalogowy Nazwa produktu Numer artykułu Przekrój Wymiary Ilość drutów Typowy
IEC		 Ilość w opakowaniu
557030 Plecionka płaska miedziana FRCB 15-10 FRCB 15-10 10 mm² 1,5 mm x 10 mm 576 75 A 25
557040 Plecionka płaska miedziana FRCB 15-16 FRCB 15-16 16 mm² 1,5 mm x 15 mm 896 120 A 25
557060 Plecionka płaska miedziana FRCB 15-25 FRCB 15-25 25 mm² 1,5 mm x 23 mm 1404 150 A 25
557080 Plecionka płaska miedziana FRCB 15-35 FRCB 15-35 35 mm² 2,5 mm x 23 mm 1980 200 A 25
557090 Plecionka płaska miedziana FRCB 15-40 FRCB 15-40 40 mm² 2,5 mm x 25 mm 2272 220 A 25
557100 Plecionka płaska miedziana FRCB 15-50 FRCB 15-50 50 mm² 3 mm x 28 mm 2848 250 A 25
557130 Plecionka płaska miedziana FRCB 15-75 FRCB 15-75 75 mm² 4 mm x 30 mm 4256 300 A 25
557150 Plecionka płaska miedziana FRCB 15-100 FRCB 15-100 100 mm² 4 mm x 40 mm 5664 360 A 25

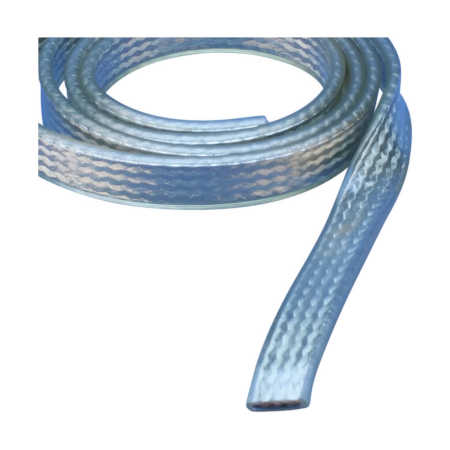

Płaskie plecionki pobielane FTCBI w izolacji - przekrój drutu ∅ 0,15 mm w zwojach 25 mb.

Podgląd produktu Nr katalogowy Nazwa produktu Numer artykułu Przekrój Wymiary Ilość drutów Typowy
IEC		 Ilość w opakowaniu
510300 Plecionka płaska pobielana FTCBI 16 w izolacji PVC FTCBI 16 16 mm² 3.5 mm x 17 mm 896 120 A 25
510310 Plecionka płaska pobielana FTCBI 25 w izolacji PVC FTCBI 25 25 mm² 3.5 mm x 25 mm 1404 150 A 25
510340 Plecionka płaska pobielana FTCBI 50 w izolacji PVC FTCBI 50 50 mm² 5 mm x 30 mm 2848 250 A 25
