Ekrany ochronne, kablowe oploty pobielane TTCE

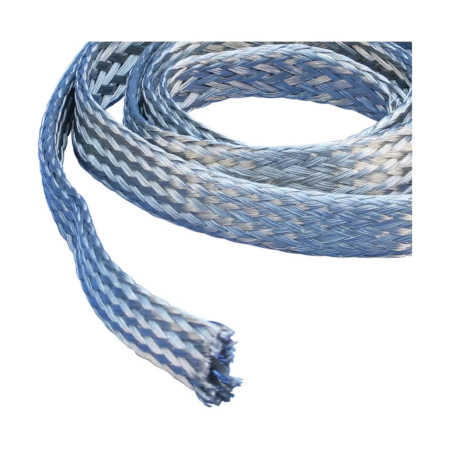

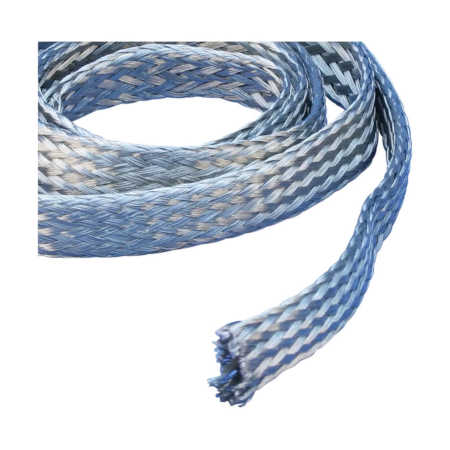

Pobielany oplot miedziany TTCE do ekranowania kabli połączeniowych między urządzeniami używanymi w środowisku zaburzonym elektromagnetycznie.
Takie ekranowanie pozwala na unikanie prądów błądzących i wyrównywania potencjałów. Impedancja HF ekranu jest 10 krotnie mniejsza od połączenia przewodem.
Optymalne i wydajne ekranowanie uzyskuje się za pomocą oplotu z pobielanego drutu miedzianego. Oplot TTCE stosuje sie do ochrony przed:
* zakłóceniem elektromagnetycznym
* zakłóceniem elektrostatycznym
* radiowym zakłóceniem częstotliwości (EMI)
* zapewnienia kompatybilność elektromagnetycznej EMC
* można go wykorzystać również celem zapewnienia ciągłości uziemienia
* oplot jest dostarczany z linką pilotującą
Pobielany oplot miedziany TTCE
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Numer artykułu | Przekrój | Średnica | Ilość drutów | Typowy IEC |
Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
510100 | Oplot kablowy pobielany TTCE 3 | TTCE 3 | 1,7 mm² | Nom. 3 mm / 100% - Max 6 mm / 90% | 96 | 13 A | 50 |
|
510110 | Oplot kablowy pobielany TTCE 5 | TTCE 5 | 2,5 mm² | Nom. 5 mm / 99% - Max 10 mm / 92% | 144 | 19 A | 50 |
|
510120 | Oplot kablowy pobielany TTCE 8 | TTCE 8 | 4,5 mm² | Nom. 8 mm / 99% - Max 16 mm / 95% | 252 | 37 A | 50 |
|
510130 | Oplot kablowy pobielany TTCE 10 | TTCE 10 | 5,7 mm² | Nom. 10 mm / 100% - Max 20 mm / 92% | 320 | 43 A | 50 |
|
510140 | Oplot kablowy pobielany TTCE 15 | TTCE 15 | 12 mm² | Nom. 15 mm / 100% - Max 25 mm / 94% | 334 | 90 A | 50 |
|
510150 | Oplot kablowy pobielany TTCE 20 | TTCE 20 | 20,4 mm² | Nom. 20 mm / 99% - Max 40 mm / 87% | 228 | 122 A | 50 |
|
510160 | Oplot kablowy pobielany TTCE 25 | TTCE 25 | 27,1 mm² | Nom. 25 mm / 99% - Max 50 mm / 92% | 384 | 163 A | 25 |
|
510170 | Oplot kablowy pobielany TTCE 30 | TTCE 30 | 33,9 mm² | Nom. 30 mm / 100% - Max 60 mm / 90% | 480 | 185 A | 25 |
|
510180 | Oplot kablowy pobielany TTCE 35 | TTCE 35 | 40,7 mm² | Nom. 35 mm / 100% - Max 70 mm / 94% | 576 | 244 A | 25 |
