Szyny miedziane gwintowane TCB, TCBS, TCBW ERIFLEX
Zbiorcze szyny miedziane gwintowane ERIFLEX, są nieodzownym elementem do budowy przyłączy, szaf rozdzielczych, połączeń pomiędzy głównymi urządzeniami zasilającymi i dystrybucyjnymi, czy też pomiędzy transformatorami a szynoprzewodami i wieloma innymi rodzajami połączeń. Miedziane szyny zbiorcze gwintowane pozwalają na kompletnie samdzielne wykonanie przyłączy w zależności od swojego zaplecza warsztatowego. Zostosowanie prefabrykowanych miedzianych zbiorczych szyn gwintowanych ERIFLEX jest idealnym rozwiązaniem dla mniejszych wykonawców, które nie wymaga rozbudowanego zaplecza warsztatowego i znacząco skraca czas realizacji projektów.
* Owalne otwory na końcach szyn mogą służyć do mocowania szyny zbiorczej do wspornika lub głównego przewodu wejściowego
* Połączenie zasilania o dużej wytrzymałości
* Alternatywa dla dużych i wielu kabli
* Połączenie uziemienia/masy
* Dystrybucja mocy
* Zastosowanie: wyłącznik, generator i prefabrykowany przewód sieciowy
* Zaokrąglone krawędzie

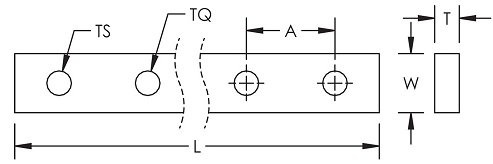

Gwintowane miedziane szyny zbiorcze TCB
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wyjścia/ 1 fazę |
Rozstaw | Wejścia/ 1 fazę |
Ilość w opakowaniu |
|---|---|---|---|---|---|---|
|
549200 | Szyna zbiorcza miedziana TCB 18x4x1000 mm | TS (n) x M8 | A 20 mm | . | 4 |
|
549210 | Szyna zbiorcza miedziana TCB 25x4x1000 mm | TS (n) x M6 | A 20 mm | . | 4 |
|
549220 | Szyna zbiorcza miedziana TCB 12x5x990 mm | TS (n) x M5 | A 18 mm | . | 4 |
|
549230 | Szyna zbiorcza miedziana TCB 12x2x990 mm | TS (n) x M5 | A 18 mm | . | 10 |
|
550190 | Szyna zbiorcza miedziana TCB 12x4x1985 mm | TS (n) x M5 | A 18 mm | . | 10 |
|
550200 | Szyna zbiorcza miedziana TCB 12x4x990 mm | TS (n) x M5 | A 18 mm | . | 10 |
|

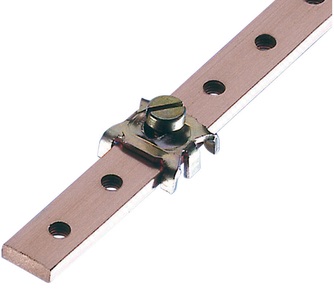

550250 | Klamra XM5 do szyn TCB 12x4 | 1 mm² - 6 mm² | . | 1 mm² - 6 mm² | 100 |

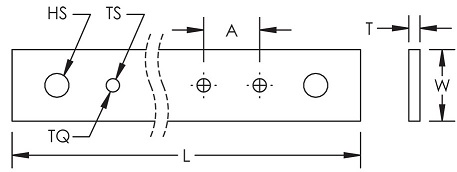

Gwintowane miedziane szyny zbiorcze TCB z końcowymi otworami ∅10
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wyjścia/ 1 fazę |
Rozstaw | Wejścia/ 1 fazę |
Ilość w opakowaniu |
|---|---|---|---|---|---|---|
|
550160 | Szyna zbiorcza miedziana TCB 30x10x2000 mm | TS (n) x M8 | A 25 mm | HS ∅10 mm | 2 |
|
550180 | Szyna zbiorcza miedziana TCB 30x10x1000 mm | TS (n) x M8 | A 25 mm | HS ∅10 mm | 4 |
|
550290 | Szyna zbiorcza miedziana TCB 20x10x1000 mm | TS (n) x M8 | A 25 mm | HS ∅10 mm | 4 |

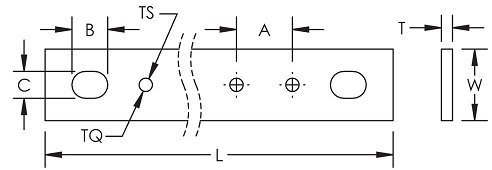

Gwintowane miedziane szyny zbiorcze TCB z owalnymi slotami na końcach
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wyjścia/ 1 fazę |
Rozstaw | Wejścia/ 1 fazę |
Ilość w opakowaniu |
|---|---|---|---|---|---|---|
|
549000 | Szyna zbiorcza miedziana TCBS 15x5x1985 mm | TS (n) x M6 | A 17,5 mm | ∅ 8 x 12 mm | 4 |
|
549010 | Szyna zbiorcza miedziana TCB 20x5x1985 mm | TS (n) x M6 | A 25 mm | ∅ 10 x 14 mm | 4 |
|
549020 | Szyna zbiorcza miedziana TCB 30x5x1985 mm | TS (n) x M6 | A 25 mm | ∅ 12 x 16 mm | 4 |
|
550210 | Szyna zbiorcza miedziana TCB 15x5x990 mm | TS (n) x M6 | A 25 mm | ∅ 8 x 12 mm | 4 |
|
550220 | Szyna zbiorcza miedziana TCB 20x5x990 mm | TS (n) x M6 | A 25 mm | ∅ 10 x 14 mm | 4 |
|
550230 | Szyna zbiorcza miedziana TCB 32x5x990 mm | TS (n) x M6 | A 25 mm | ∅ 12 x 16 mm | 4 |

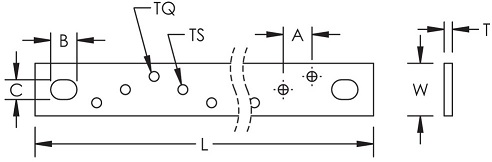

Gwintowane miedziane szyny zbiorcze TCBW z owalnymi slotami na końcach
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wyjścia/ 1 fazę |
Rozstaw | Wejścia/ 1 fazę |
Ilość w opakowaniu |
|---|---|---|---|---|---|---|
|
549030 | Szyna zbiorcza miedziana TCBW 32x5x1985 mm | TS (n) x M6 | A 17,5 mm | ∅ 12 x 16 mm | 4 |
