Bloki Dystrybucyjne Dwu i Czteropolowe
Dwu i czterofazowe bloki ERIFLEX to ekonomiczne rozwiązanie w kompaktowej obudowie. Połączenie po stronie zasilania możliwe za pomocą jednego kabla, dwóch kabli na fazę, albo płaskiego szynoprzewodu nVent ERIFLEX Flexibar Advanced. Łatwy montaż: klips na szynie DIN lub mocowanie do panelu za pomocą śrub.
Solidne mosiężne listwy zaciskowe z izolacyjnym ekranem pomiędzy każdą listwą. Dodatkowa izolowana listwa neutralna pozwala na liczniejsze połaczenia.
TABELA SZYBKIEGO DOBORU BLOKU
Dwupolowe Bloki Dystrybucyjne
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Typowy IEC |
Ilość faz |
Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
563720 | Blok dystrybucyjny BD-40A | 40 A | 2 | 2 x 6 - 16 mm² | 15 x 0,75 - 4 mm² | 500 V AC/DC | 1 |
|

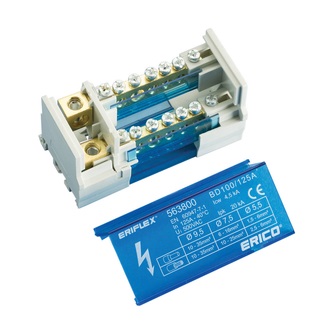

563800 | Blok dystrybucyjny BD-100/125A | 125 A | 2 | 1 x 10 - 35 mm² | 6 x 1,5 - 16 mm² | 690 V AC/DC | 1 |
|
563810 | Blok dystrybucyjny BD-100/125AL | 125 A | 2 | 1 x 10 - 35 mm² | 14 x 1,5 - 16 mm² | 690 V AC/DC | 1 |
|
563900 | Blok dystrybucyjny BD-80/100A | 100 A | 2 | 1 x 10 - 25 mm² | 6 x 0,75 - 6 mm² | 500 V AC/DC | 1 |
|
563910 | Blok dystrybucyjny BD-80/100AL | 100 A | 2 | 2 x 10 - 25 mm² | 13 x 0,75 - 6 mm² | 500 V AC/DC | 1 |
Czteropolowe Bloki Dystrybucyjne
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Typowy IEC |
Ilość faz |
Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
563200 | Blok dystrybucyjny TD-160A | 160 A | 4 | 1 x 10 - 50 mm² | 11 x 2,5 - 35 mm² | 690 V AC | 1 |
|
563740 | Blok dystrybucyjny TD-40A | 40 A | 4 | 2 x 6 - 16 mm² | 11 x 0,75 - 4 mm² | 500 V AC | 1 |
|

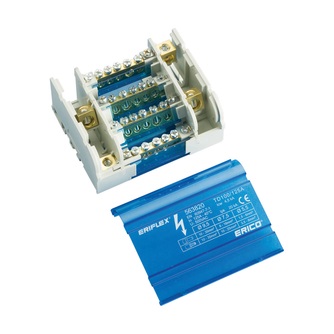

563820 | Blok dystrybucyjny TD-100/125A | 125 A | 4 | 1 x 10 - 35 mm² | 6 x 1,5 - 16 mm² | 690 V AC | 1 |
|
563830 | Blok dystrybucyjny TD-100/125AL | 125 A | 4 | 1 x 10 - 35 mm² | 10 x 1,5 - 16 mm² | 690 V AC | 1 |
|
563840 | Blok dystrybucyjny TD-100/125ALL | 125 A | 4 | 1 x 10 - 35 mm² | 14 x 1,5 - 25 mm² | 690 V AC | 1 |
|

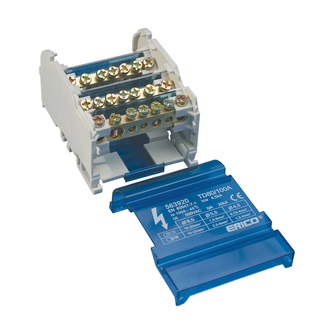

563920 | Blok dystrybucyjny TD-80/100A | 100 A | 4 | 1 x 10 - 25 mm² | 6 x 0,75 - 6 mm² | 500 V AC | 1 |
|
563930 | Blok dystrybucyjny TD-80/100AL | 100 A | 4 | 2 x 10 - 25 mm² | 9 x 0,75 - 6 mm² | 500 V AC | 1 |
|
563940 | Blok dystrybucyjny TD-80/100ALL | 100 A | 4 | 2 x 10 - 25 mm² | 13 x 0,75 - 6 mm² | 500 V AC | 1 |
|
563990 | Blok dystrybucyjny TD-160AL | 160 A | 4 | 1 x 10 - 50 mm² | 11 x 2,5 - 35 mm² | 690 V AC | 1 |
|

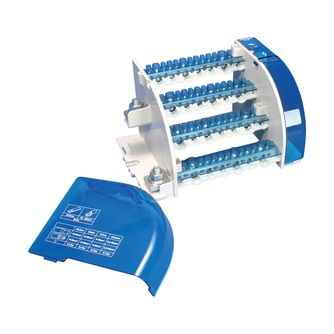

563995 | Blok dystrybucyjny TDL 400A | 400 A | 4 | Flexibar, IBS/IBSB A=20-24mm lub kabel 35-120 mm² |
14 x 2,5 - 50 mm² | 1000 V AC | 1 |

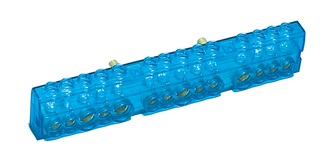

Szyny Neutralne
