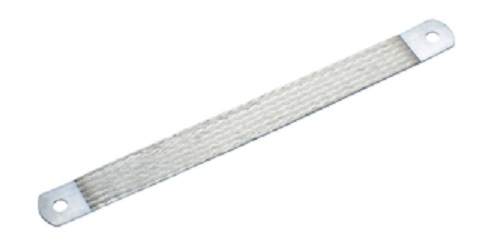

Plecionki miedziane płaskie MBJ pobielane

W procesie produkcyjnym płaskiej plecionki miedzianej MBJ końcówka plecionki jest zgrzana pod ciśnieniem w wyniku czego zakończenie jest lite a otwory są wybijane bezpośrednio we wzmocnionej końcówce plecionki.
Taki proces zapewnia efektywny kontakt elektryczny ze względu na integralne otwory, bez dodawania lutowanych lub zaciskanych końcówek oczkowych.
Plecionki do uziemienia i wyrównania potencjału MBJ ERIFLEX charakteryzuje:
* Plecionki są pobielane - duża odporność na korozję
* Duża odporność na wibracje i zużycie
* Oplot wykonany z drutu miedzianego o Ø 0,15 mm
* Niższa waga: płaski oplot waży mniej niż kabel
* Zintegrowane zakończenie bez cynowanych ani zaciskanych końcówek oczkowych dla polepszenia odporności kontaktu elektrycznego i wytrzymałości na rozciąganie
* Szybki i łatwy montaż, gotowość do użycia
* Pełen zakres przekroju wewnętrznego od 6 do 100 mm2
* Długości od 100 do 500 mm
* Są zalecane przez dyrektywy EMC/EMI
* Prąd znamionowy od 40 do 350 A

TABELA SZYBKIEGO DOBORU

DOKUMENTACJA DO POBRANIA

Miedziana plecionka płaska MBJ przekrój 6 mm² - pobielana

Podgląd produktu Nr katalogowy Nazwa produktu Przekrój Wymiary Grubość Wejścia/
1 fazę		 Wyjścia/
1 fazę		 Typowy
IEC		 Ilość w opakowaniu
556600 Plecionka MBJ 6-150-6 6 mm² L 150 x A 11 mm T = 1,1 mm B = 18 mm
HS Ø6,5 mm		 B = 18 mm
HS Ø6,5 mm		 40 A 10
563410 Plecionka MBJ 6-200-6 6 mm² L 200 x A 11 mm T = 1,1 mm B = 18 mm
HS Ø6,5 mm		 B = 18 mm
HS Ø6,5 mm		 40 A 10

Miedziana plecionka płaska MBJ przekrój 10 mm² - pobielana

Podgląd produktu Nr katalogowy Nazwa produktu Przekrój Wymiary Grubość Wejścia/
1 fazę		 Wyjścia/
1 fazę		 Typowy
IEC		 Ilość w opakowaniu
556610 Plecionka MBJ 10-300-6 10 mm² L 300 x A 11 mm T = 1,1 mm B = 18 mm
HS Ø6,5 mm		 B = 18 mm
HS Ø6,5 mm		 75 A 10
556930 Plecionka MBJ 10-200-6 10 mm² L 200 x A 11 mm T = 1,1 mm B = 18 mm
HS Ø6,5 mm		 B = 18 mm
HS Ø6,5 mm		 75 A 10

Miedziana plecionka płaska MBJ przekrój 16 mm² - pobielana

Podgląd produktu Nr katalogowy Nazwa produktu Przekrój Wymiary Grubość Wejścia/
1 fazę		 Wyjścia/
1 fazę		 Typowy
IEC		 Ilość w opakowaniu
556620 Plecionka MBJ 16-100-8 16 mm² L 100 x A 15 mm T = 1,5 mm B = 20 mm
HS Ø8,5 mm		 B = 20 mm
HS Ø8,5 mm		 120 A 10
556630 Plecionka MBJ 16-150-8 16 mm² L 150 x A 15 mm T = 1,5 mm B = 20 mm
HS Ø8,5 mm		 B = 20 mm
HS Ø8,5 mm		 120 A 10
556640 Plecionka MBJ 16-200-8 16 mm² L 200 x A 15 mm T = 1,5 mm B = 20 mm
HS Ø8,5 mm		 B = 20 mm
HS Ø8,5 mm		 120 A 10
556650 Plecionka MBJ 16-250-8 16 mm² L 250 x A 15 mm T = 1,5 mm B = 20 mm
HS Ø8,5 mm		 B = 20 mm
HS Ø8,5 mm		 120 A 10
556660 Plecionka MBJ 16-300-8 16 mm² L 300 x A 15 mm T = 1,5 mm B = 20 mm
HS Ø8,5 mm		 B = 20 mm
HS Ø8,5 mm		 120 A 10
556940 Plecionka MBJ 16-500-8 16 mm² L 500 x A 15 mm T = 1,5 mm B = 20 mm
HS Ø8,5 mm		 B = 20 mm
HS Ø8,5 mm		 120 A 10
563300 Plecionka MBJ 16-200-6 16 mm² L 200 x A 15 mm T = 1,5 mm B = 20 mm
HS Ø6,5 mm		 B = 20 mm
HS Ø6,5 mm		 120 A 10
563320 Plecionka MBJ 16-300-6 16 mm² L 300 x A 15 mm T = 1,5 mm B = 20 mm
HS Ø6,5 mm		 B = 20 mm
HS Ø6,5 mm		 120 A 10
563540 Plecionka MBJ 16-100-6 16 mm² L 100 x A 15 mm T = 1,5 mm B = 20 mm
HS Ø6,5 mm		 B = 20 mm
HS Ø6,5 mm		 120 A 10
563550 Plecionka MBJ 16-150-6 16 mm² L 150 x A 15 mm T = 1,5 mm B = 20 mm
HS Ø6,5 mm		 B = 20 mm
HS Ø6,5 mm		 120 A 10

Miedziana plecionka płaska MBJ przekrój 25 mm² - pobielana

Podgląd produktu Nr katalogowy Nazwa produktu Przekrój Wymiary Grubość Wejścia/
1 fazę		 Wyjścia/
1 fazę		 Typowy
IEC		 Ilość w opakowaniu
555200 Plecionka MBJ 25-200-8 25 mm² L 200 x A 20 mm T = 1,9 mm B = 28 mm
HS Ø8,5 mm		 B = 28 mm
HS Ø8,5 mm		 150 A 10
555201 Plecionka MBJ 25-300-8 25 mm² L 300 x A 20 mm T = 1,9 mm B = 28 mm
HS Ø8,5 mm		 B = 28 mm
HS Ø8,5 mm		 150 A 10
556670 Plecionka MBJ 25-100-10 25 mm² L 100 x A 20 mm T = 1,9 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 150 A 10
556680 Plecionka MBJ 25-150-10 25 mm² L 150 x A 20 mm T = 1,9 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 150 A 10
556690 Plecionka MBJ 25-200-10 25 mm² L 200 x A 20 mm T = 1,9 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 150 A 10
556700 Plecionka MBJ 25-250-10 25 mm² L 250 x A 20 mm T = 1,9 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 150 A 10
556710 Plecionka MBJ 25-300-10 25 mm² L 300 x A 20 mm T = 1,9 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 150 A 10
556950 Plecionka MBJ 25-500-10 25 mm² L 500 x A 20 mm T = 1,9 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 150 A 10
563340 Plecionka MBJ 25-200-6 25 mm² L 200 x A 20 mm T = 1,9 mm B = 28 mm
HS Ø6,5 mm		 B = 28 mm
HS Ø6,5 mm		 150 A 10
563430 Plecionka MBJ 25-200-12 25 mm² L 200 x A 20 mm T = 1,9 mm B = 28 mm
HS Ø12,5 mm		 B = 28 mm
HS Ø12,5 mm		 150 A 10

Miedziana plecionka płaska MBJ przekrój 30 mm² - pobielana

Podgląd produktu Nr katalogowy Nazwa produktu Przekrój Wymiary Grubość Wejścia/
1 fazę		 Wyjścia/
1 fazę		 Typowy
IEC		 Ilość w opakowaniu
556720 Plecionka MBJ 30-100-10 30 mm² L 100 x A 22 mm T = 2,0 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 180 A 10
556730 Plecionka MBJ 30-150-10 30 mm² L 150 x A 22 mm T = 2,0 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 180 A 10
556740 Plecionka MBJ 30-200-10 30 mm² L 200 x A 22 mm T = 2,0 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 180 A 10
556750 Plecionka MBJ 30-250-10 30 mm² L 250 x A 22 mm T = 2,0 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 180 A 10
556760 Plecionka MBJ 30-300-10 30 mm² L 300 x A 22 mm T = 2,0 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 180 A 10
556960 Plecionka MBJ 30-500-10 30 mm² L 500 x A 22 mm T = 2,0 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 180 A 10

Miedziana plecionka płaska MBJ przekrój 35 mm² - pobielana

Podgląd produktu Nr katalogowy Nazwa produktu Przekrój Wymiary Grubość Wejścia/
1 fazę		 Wyjścia/
1 fazę		 Typowy
IEC		 Ilość w opakowaniu
556770 Plecionka MBJ 35-100-10 35 mm² L 100 x A 22 mm T = 2,1 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 197 A 10
556780 Plecionka MBJ 35-150-10 35 mm² L 150 x A 22 mm T = 2,1 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 197 A 10
556790 Plecionka MBJ 35-200-10 35 mm² L 200 x A 22 mm T = 2,1 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 197 A 10
556800 Plecionka MBJ 35-250-10 35 mm² L 250 x A 22 mm T = 2,1 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 197 A 10
556810 Plecionka MBJ 35-300-10 35 mm² L 300 x A 22 mm T = 2,1 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 197 A 10
556970 Plecionka MBJ 35-500-10 35 mm² L 500 x A 22 mm T = 2,1 mm B = 28 mm
HS Ø10,5 mm		 B = 28 mm
HS Ø10,5 mm		 197 A 10
565000 Plecionka MBJ 35-250-25 35 mm² L 250 x A 40 mm T = 3,0 mm B = 45 mm
HS Ø25,5 mm		 B = 45 mm
HS Ø25,5 mm		 197 A 10

Miedziana plecionka płaska MBJ przekrój 50 mm² - pobielana

Podgląd produktu Nr katalogowy Nazwa produktu Przekrój Wymiary Grubość Wejścia/
1 fazę		 Wyjścia/
1 fazę		 Typowy
IEC		 Ilość w opakowaniu
556820 Plecionka MBJ 50-100-10 50 mm² L 100 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø10,5 mm		 B = 33 mm
HS Ø10,5 mm		 250 A 10
556830 Plecionka MBJ 50-150-10 50 mm² L 150 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø10,5 mm		 B = 33 mm
HS Ø10,5 mm		 250 A 10
556840 Plecionka MBJ 50-200-10 50 mm² L 200 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø10,5 mm		 B = 33 mm
HS Ø10,5 mm		 250 A 10
556850 Plecionka MBJ 50-250-10 50 mm² L 250 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø10,5 mm		 B = 33 mm
HS Ø10,5 mm		 250 A 10
556860 Plecionka MBJ 50-300-10 50 mm² L 300 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø10,5 mm		 B = 33 mm
HS Ø10,5 mm		 250 A 10
556980 Plecionka MBJ 50-500-10 50 mm² L 500 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø10,5 mm		 B = 33 mm
HS Ø10,5 mm		 250 A 10
563350 Plecionka MBJ 50-200-6 50 mm² L 200 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø6,5 mm		 B = 33 mm
HS Ø6,5 mm		 250 A 10
563360 Plecionka MBJ 50-200-16 50 mm² L 200 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø16,5 mm		 B = 33 mm
HS Ø16,5 mm		 250 A 10
563370 Plecionka MBJ 50-200-18 50 mm² L 200 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø18,5 mm		 B = 33 mm
HS Ø18,5 mm		 250 A 10
563380 Plecionka MBJ 50-300-6 50 mm² L 300 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø6,5 mm		 B = 33 mm
HS Ø6,5 mm		 250 A 10
563390 Plecionka MBJ 50-300-16 50 mm² L 300 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø16,5 mm		 B = 33 mm
HS Ø16,5 mm		 250 A 10
563400 Plecionka MBJ 50-300-18 50 mm² L 300 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø18,5 mm		 B = 33 mm
HS Ø18,5 mm		 250 A 10
563440 Plecionka MBJ 50-200-12 50 mm² L 200 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø12,5 mm		 B = 33 mm
HS Ø12,5 mm		 250 A 10
563560 Plecionka MBJ 50-500-12 50 mm² L 500 x A 28 mm T = 2,5 mm B = 33 mm
HS Ø12,5 mm		 B = 33 mm
HS Ø12,5 mm		 250 A 10

Miedziana plecionka płaska MBJ przekrój 70 mm² - pobielana

Podgląd produktu Nr katalogowy Nazwa produktu Przekrój Wymiary Grubość Wejścia/
1 fazę		 Wyjścia/
1 fazę		 Typowy
IEC		 Ilość w opakowaniu
563420 Plecionka MBJ 70-300-12 70 mm² L 300 x A 28 mm T = 3,4 mm B = 33 mm
HS Ø12,5 mm		 B = 33 mm
HS Ø12,5 mm		 290 A 10
563450 Plecionka MBJ 70-300-6 70 mm² L 300 x A 28 mm T = 3,4 mm B = 33 mm
HS Ø6,5 mm		 B = 33 mm
HS Ø6,5 mm		 290 A 10
563460 Plecionka MBJ 70-300-10 70 mm² L 300 x A 28 mm T = 3,4 mm B = 33 mm
HS Ø10,5 mm		 B = 33 mm
HS Ø10,5 mm		 290 A 10
563470 Plecionka MBJ 70-300-16 70 mm² L 300 x A 28 mm T = 3,4 mm B = 33 mm
HS Ø16,5 mm		 B = 33 mm
HS Ø16,5 mm		 290 A 10
563480 Plecionka MBJ 70-300-22 70 mm² L 300 x A 40 mm T = 3,0 mm B = 45 mm
HS Ø22,5 mm		 B = 45 mm
HS Ø22,5 mm		 290 A 10
563490 Plecionka MBJ 70-500-10 70 mm² L 500 x A 28 mm T = 3,4 mm B = 33 mm
HS Ø10,5 mm		 B = 33 mm
HS Ø10,5 mm		 290 A 10

Miedziana plecionka płaska MBJ przekrój 100 mm² - pobielana

Podgląd produktu Nr katalogowy Nazwa produktu Przekrój Wymiary Grubość Wejścia/
1 fazę		 Wyjścia/
1 fazę		 Typowy
IEC		 Ilość w opakowaniu
563500 Plecionka MBJ 100-250-16 100 mm² L 250 x A 40 mm T = 4,0 mm B = 55 mm
HS Ø16,5 mm		 B = 55 mm
HS Ø16,5 mm		 349 A 10
563510 Plecionka MBJ 100-250-30 100 mm² L 250 x A 40 mm T = 4,0 mm B = 55 mm
HS Ø30,5 mm		 B = 55 mm
HS Ø30,5 mm		 349 A 10
563520 Plecionka MBJ 100-500-16 100 mm² L 500 x A 40 mm T = 4,0 mm B = 42,5 mm
HS Ø16,5 mm		 B = 42,5 mm
HS Ø16,5 mm		 349 A 10
563530 Plecionka MBJ 100-500-30 100 mm² L 500 x A 40 mm T = 4,0 mm B = 55 mm
HS Ø30,5 mm		 B = 55 mm
HS Ø30,5 mm		 349 A 10
