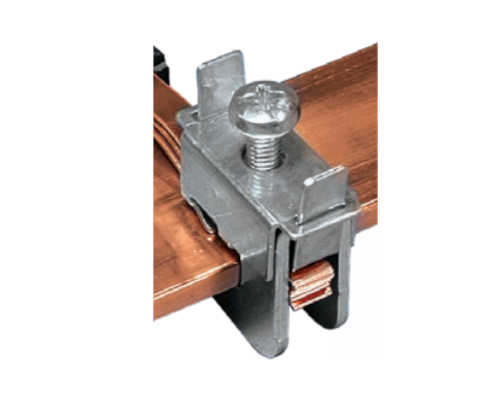

Zaciski FBC, QCC do połączeń kabel/Flexibar z szynami zbiorczymi bez wiercenia
Złącz FBC i QCC są przeznaczone do podłączania bez wiercenia kabli czy szyn Flexibar z szynami zbiorczym:
* Podłączania bez wiercenia do szyny zbiorczej o grubości 5 lub 10 mm
* Przewody od 1 mm² do 185 mm² lub szerokość szyny elastycznej od 6 do 20 mm
* Doskonały kontakt elektryczny i pewne połączenie bez wiercenia
* Samodzielne podtrzymywanie złącza podczas procedury montażu (nie spada)
* Łatwy i szybki montaż
* IEC 60 999

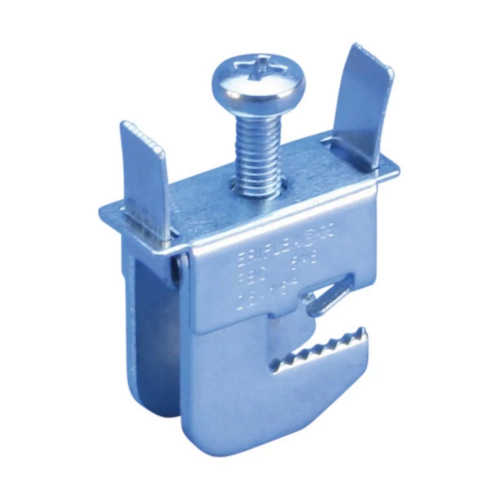

Zacisk FBC na szynę 5 mm
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wymiary | Rodzaj szyny | Przekrój | Ilość w opakowaniu |
|---|---|---|---|---|---|---|
|
553400 | Klamra FBC 5x6, 2.5 - 16 mm² | A = 28 mm B = 31 mm C = 14 mm | Flexibar 6 mm | Kabel 2.5 - 16 mm² | 15 |
|
553405 | Klamra FBC 5x4, 1 - 4 mm² | A = 23 mm B = 29 mm C = 11 mm | - | Kabel 1-4 mm² | 15 |
|
553410 | Klamra FBC 5x9, 16 - 50 mm² | A = 36 mm B = 40 mm C = 19 mm | Flexibar 9 mm | Kabel 16 - 50 mm² | 15 |
|
553510 | Klamra FBC 5x15.5, 35-70 mm² | A = 44 mm B = 40 mm C = 25 mm | Flexibar 15.5 mm | Kabel 35-70 mm² | 15 |
|
553520 | Klamra FBC 5x20, 70-185 mm² | A = 48 mm B = 40 mm C = 31 mm | Flexibar 20 mm | Kabel 70-185 mm² | 15 |
Klamra FBC na szynę 10 mm
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Wymiary | Rodzaj szyny | Przekrój | Ilość w opakowaniu |
|---|---|---|---|---|---|---|
|
553430 | Klamra FBC 10x6, 2.5 - 16 mm² | A = 33 mm B = 31 mm C = 14 mm | Flexibar 6 mm | Kabel 2.5 - 16 mm² | 15 |
|
553440 | Klamra FBC 10x9, 16 - 50 mm² | A = 42 mm B = 40 mm C = 19 mm | Flexibar 9 mm | Kabel 16 - 50 mm² | 15 |
|
553505 | Klamra FBC 10x4, 1 - 4 mm² | A = 28 mm B = 29 mm C = 12 mm | - | Kabel 1-4 mm² | 15 |
|
553530 | Klamra FBC 10x15.5, 35-70 mm² | A = 49 mm B = 40 mm C = 25 mm | Flexibar 15.5 mm | Kabel 35-70 mm² | 15 |
|
553540 | Klamra FBC 10x20, 70-185 mm² | A = 54 mm B = 40 mm C = 31 mm | Flexibar 20 mm | Kabel 70-185 mm² | 15 |

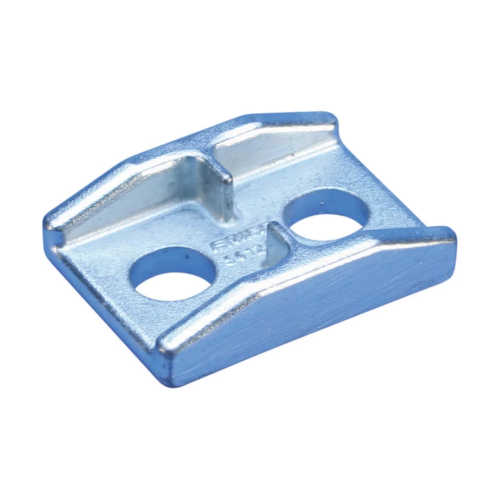

Klamra QCC stosować: 1 klamra dla grubości Flexibar <5mm, 2 klamry dla >5mm
