Wsporniki i klamry dystansowe do szyn elastycznych Flexibar - FS, RFS, UFS-zestaw
Zestaw UFS Kit, zaciski dystansowe FS oraz wsporniki RFS zostały przygotowane i dedykowane do podpierania szyn elastycznych
ERIFLEX Flexibar i plecionek izolowanych IBS/IBSB. Charakteryzuje je:
* Łatwy montaż
* Stabilizują i utrzymują wagę asortymentu szyn Flexibar
* Ułatwiają chłodzenie zapewniając prawidłowy odstęp między przewodnikami dla optymalnego chłodzenia
* Obsługują od 4 do 8 przewodników równolegle w układzie poziomym (UFC) lub pionowym (FS, RFS) w zależności od modelu.
KATALOG DO POBRANIA

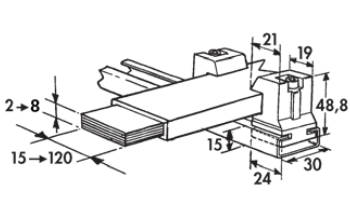

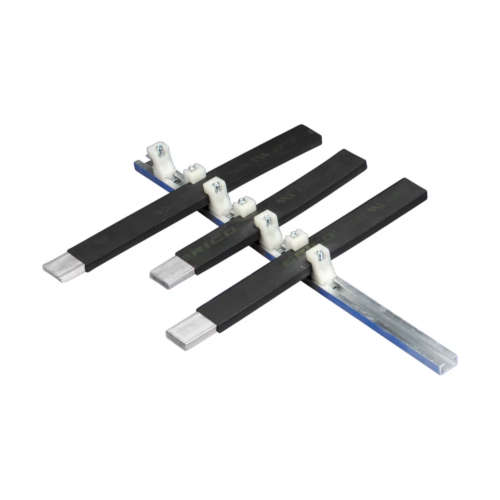

Zestaw UFS składa się z 2 metrowego profilu aluminiowego i 24 zacisków podtrzymujących wykonanych
z poliamidu bezhalogenowego wzmocnionego włóknem szklanym.
UFS-KIT
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Zakres | Wymiary | Ilość w opakowaniu |
|---|---|---|---|---|---|
|
553590 | UFS KIT Wspornik do szyn elastycznych ERIFLEX Flexibar | Flexibar 15,5 mm ÷ 120 mm | H= 57,5 mm W= 30 mm B= 15 mm | 1 |

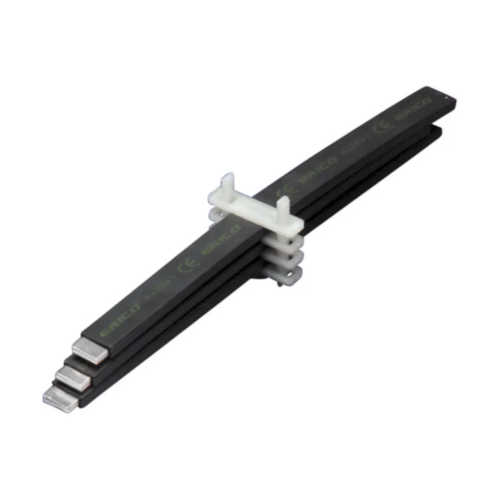

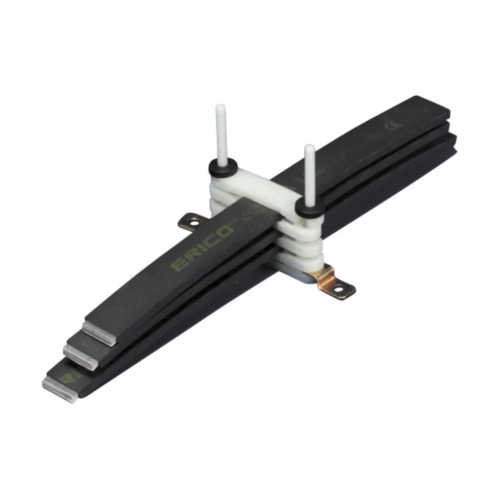

Wsporniki FS separujące szyny równolegle w układzie piętrowym zapewniają:
* Prawidłowe wsparcie dla szyn Flexibar i przewodów IBSB Advanced bez uszkodzenia izolacji
* Utrzymuje prawidłową przestrzeń dla optymalnego chłodzenia
* Obsługuje maksymalnie 4 szyny Flexibar równolegle w układzie pionowym
* Zalecana odległość między podporami to maks. 400 mm dla Flexibar Advanced
* Zalecana odległość między podporami to maks. 630 mm dla IBS/IBSB Advanced
* Materiał poliamid
* Temperatura pracy -40°C do +130°C
* UL 67

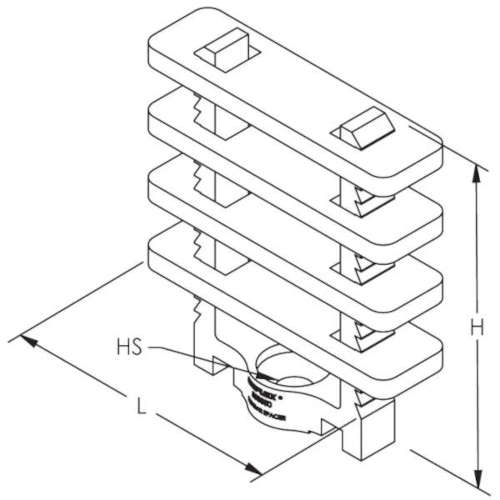

FS CLAMP
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Zakres | Wymiary | Ilość w opakowaniu |
|---|---|---|---|---|---|
|
553550 | FS-24 Uchwyt do szyn ERIFLEX Flexibar | Flexibar =< 24 mm | H = 67 mm L = 30 mm | 25 |
|
553560 | FS-32 Uchwyt do szyn ERIFLEX Flexibar | Flexibar =< 32 mm | H = 67 mm L = 38 mm | 25 |
|
553570 | FS-40-63 Uchwyt do szyn ERIFLEX Flexibar | Flexibar =>40-50 & 63 mm | H = 95 mm L = 166 mm A = 150 mm | 10 |
|
553580 | FS-80-100 Uchwyt do szyn ERIFLEX Flexibar | Flexibar =>40-50 & 63 mm | H = 140 mm L = 224 mm A = 200 mm | 10 |

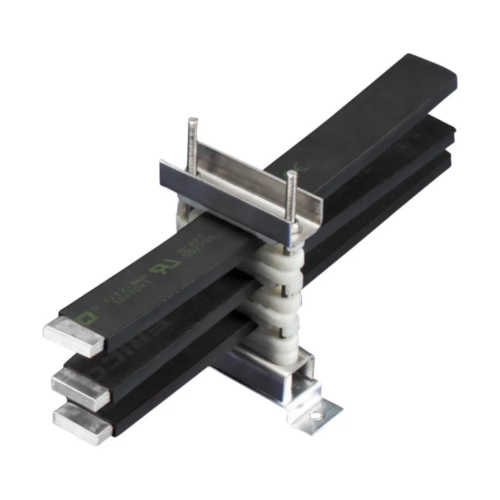

Podpory RFS są wzmocnione i separują szyny równolegle w układzie piętrowym zapewniając:
* Prawidłowe wsparcie dla szyn Flexibar Advanced bez uszkodzenia izolacji
* Utrzymuje prawidłową odstęp dla optymalnego chłodzenia tutaj 25 mm
* Obsługuje maksymalnie do 8 szyn Flexibar równolegle w układzie pionowym
* Szyny Flexibar w zakresie 40-100 mm
* Zalecana odległość między podporami to maks. 400 mm dla Flexibar Advanced
* Materiał Stal nierdzewna 304 połączona z poliamidem
* Dystansery bezhalogenowe
* Zgodny z RoHS

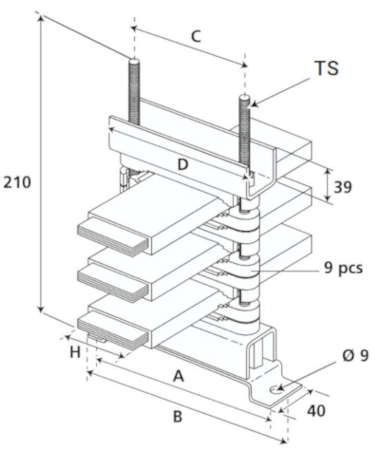

RFS - REINFORCED
