Przyłącza zasilania SBLL, SBLT, SBTT
Zaciski zasilające to urządzenia łączące służące do podłączania zasilania pomiędzy rozdzielnicami pierwotnymi i wtórnymi, a także podłączenia maszyn i urządzeń przemysłowych. nVent ERIFLEX oferuje szeroką gamę bezhalogenowych zacisków zasilających typu lug-to-lug,(SBLL oczko-oczko) lug-to-tunnel, (SBLT oczko - kabel) i tunnel-to-tunnel (SBTT kabel - kabel) oraz zestawów mocujących. Konstrukcja bloku miedzianego z cynowanej miedzi umożliwia połączenia przy użyciu przewodów miedzianych lub aluminiowych, a dostępne słupki i tulejki umożliwiają łatwe połączenia, które można wizualnie sprawdzić przez regulowaną, bezpieczną dla palców przezroczystą pokrywę. Wygodnie łączone, aby umożliwić budowę wielobiegunowych bloków zasilających, zaciski zasilające można łatwo zamontować na szynach DIN lub bezpośrednio na samym panelu za pomocą wkrętów.
TABELA SZYBKIEGO DOBORU
Typ połączenia
PRZEWÓD PŁASKI (OCZKOWY) − PRZEWÓD PŁASKI (OCZKOWY)
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Numer artykułu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Max UL |
Typowy IEC |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|---|
|

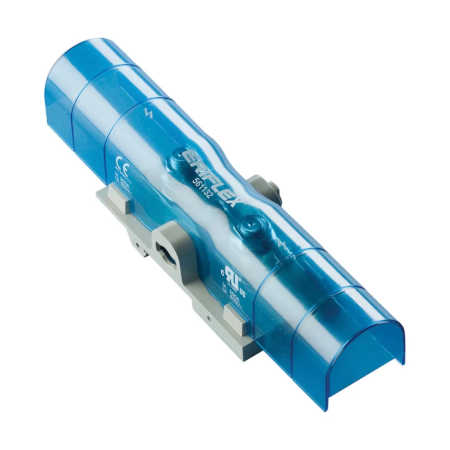

561132 | Złącze kablowe SBLL 250 | SBLL250 | Flexibar 2x20x1 - 5x24x1 oczko 10 - 120 mm² |
Flexibar 2x20x1 - 5x24x1 oczko 10 - 120 mm² |
255 A | 290 A | 1000 1500 |
1 |
|

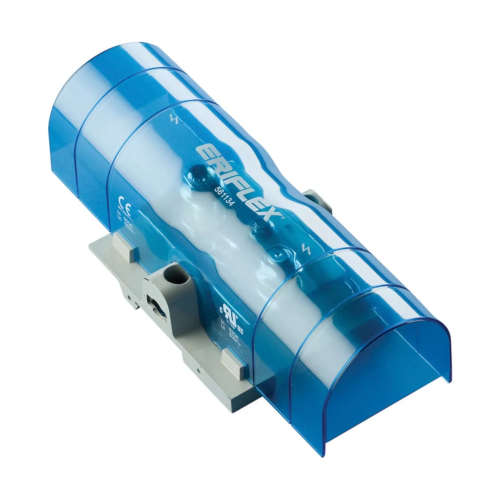

561134 | Złącze kablowe SBLL 500 | SBLL500 | Flexibar 2x20x1 - 10x50x1 oczko 16 - 400 mm² |
Flexibar 2x20x1 - 10x40x1 oczko 16 - 400 mm² |
475 A | 750 A | 1000 1500 |
1 |
|

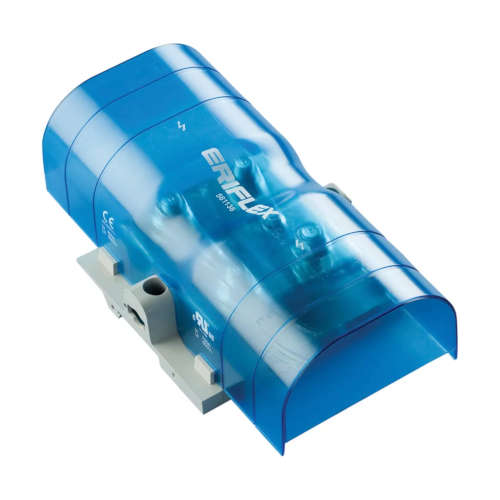

561136 | Złącze kablowe SBLL 800 | SBLL800 | Flexibar 2x20x1 - 8x80x1 oczko 25 - 300 mm² |
Flexibar 2x20x1 - 8x80x1 oczko 25 - 300 mm² |
800 A | 1250 A | 1000 1500 |
1 |
Typ połączenia PRZEWÓD PŁASKI (OCZKOWY) −
KABEL
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Numer artykułu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Max UL |
Typowy IEC |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|---|
|

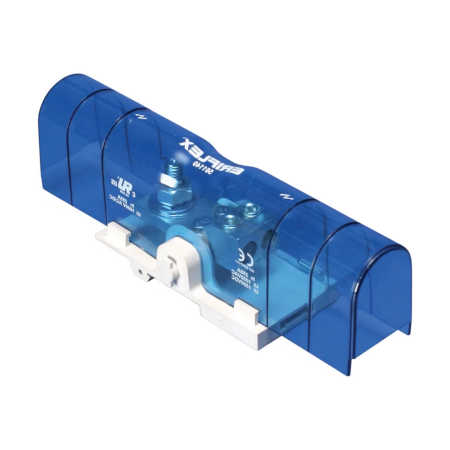

561140 | Złącze kablowe SBLT 250 | SBLT250 | Flexibar 2x20x1 - 5x24x1 oczko 10 - 120 mm² |
2x 10-50 mm² | 300 A | 350 A | 1000 1500 |
1 |
|
561142 | Złącze kablowe SBLT 350 | SBLT350 | Flexibar 2x20x1 - 8x24x1 oczko 10 - 185 mm² |
35-185 mm² | 310 A | 500 A | 1000 1500 |
1 |
|

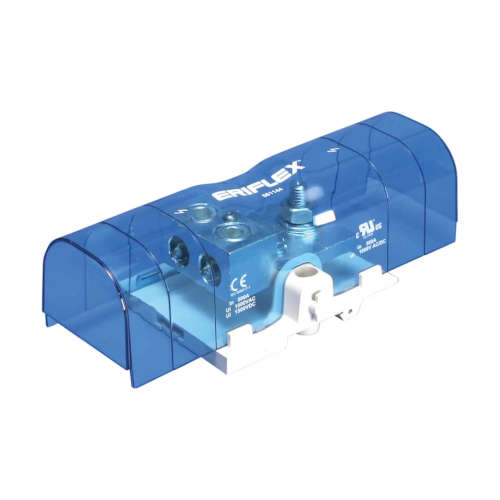

561144 | Złącze kablowe SBLT 500 | SBLT500 | Flexibar 2x20x1 - 10x50x1 oczko 95 - 400 mm² |
2x 16 - 120mm² | 500 A | 750 A | 1000 1500 |
1 |
|
561146 | Złącze kablowe SBLT 800 | SBLT800 | Flexibar 2x20x1 - 8x80x1 oczko 35 - 300 mm² |
2x 95-240 mm² | 760 A | 1250 A | 1000 1500 |
1 |
Typ połączenia − KABEL − KABEL
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Numer artykułu | Wejścia/ 1 fazę |
Wyjścia/ 1 fazę |
Max UL |
Typowy IEC |
Max napięcie IEC | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|---|
|

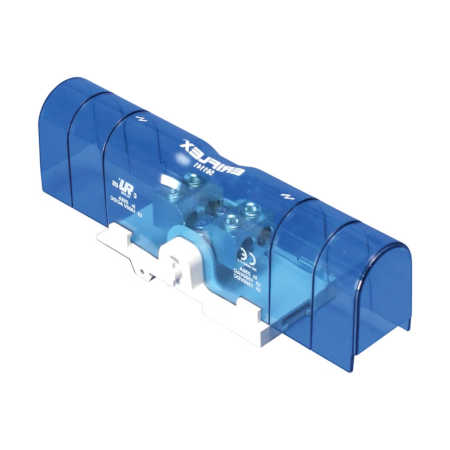

561141 | Złącze kablowe SBTT 250 | SBTT250 | 2x 10-50mm² | 2x 10-50 mm² | 300 A | 350 A | 1000 1500 |
1 |
|
561143 | Złącze kablowe SBTT 350 | SBTT350 | 35-185 mm² | 35-185 mm² | 310 A | 500 A | 1000 1500 |
1 |
|
561145 | Złącze kablowe SBTT 500 | SBTT500 | 2x 16-120 mm² | 2x 16-120 mm² | 500 A | 750 A | 1000 1500 |
1 |
|
561147 | Złącze kablowe SBTT 800 | SBTT500 | 2x 16-120 mm² | 2x 16-120 mm² | 500 A | 750 A | 1000 1500 |
1 |
