Klamry BC, FC, HCBC do zbiorczych szyn prądowych
Klamry BC, FC, HCBC ERIFLEX to kompleksowe rozwiązania do bezinwazyjnego mocowania szyn i przewodów do szyn zbiorczych.
Klamry charakteryzuje:
* Doskonały kontakt elektryczny i pewne połączenie bez wiercenia
* Kompaktowa budowa - oszczędność miejsca montażowego
* Łatwa i szybka instalacja
* Zaciski kompletne ze śrubami klasy 8.8 ZN8C
* Idealne do modyfikacji instalacji "na miejscu"
Klamry szyny BC z żebrowanej stali charakteryzuje:
* Możliwość zaciskania 20 mm grubości w standardzie
* 2 żebrowane ocynkowane płyty ze stali hartowanej w komplecie ze śrubami
* Możliwość zaciskania maksymalnie do 50 mm grubości przy użyciu dłuższych śrub klasy 8.8
* Uznany przez UL® 67

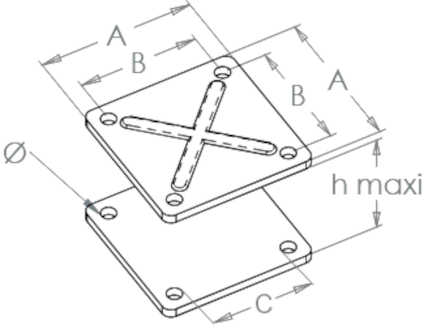

BC-KLAMRA Z ŻEBROWANEJ STALI
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Zakres | Szerokość | Wymiary | Średnica | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|
|
553200 | Klamra BC 30 | 30 mm | Szyna C=< 30 mm | A = 56 mm B = 42 mm | M6 | 8 |
|
553210 | Klamra BC 40 | 40 mm | Szyna C=<40 mm | A = 66 mm B = 52 mm | M6 | 8 |
|
553220 | Klamra BC 50 | 50 mm | Szyna C=<50 mm | A = 83 mm B = 64 mm | M8 | 8 |
|
553230 | Klamra BC 63 | 63 mm | Szyna C=<63 mm | A = 93 mm B = 74 mm | M8 | 4 |
|
553250 | Klamra BC 80 | 80 mm | Szyna C=<80 mm | A = 118 mm B = 96 mm | M10 | 4 |
|
553260 | Klamra BC 100 | 100 mm | Szyna C=<100 mm | A = 144 mm B = 118 mm | M10 | 4 |

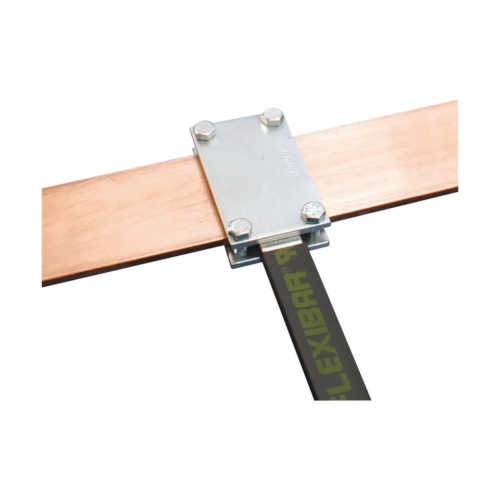

Klamra FC została zaprojektowana do łączenia szyn elastycznych ERIFLEX Flexibar ze sztywnymi szynami miedzianymi bez wiercenia
a klamrę FC charakteryzuje:
* Łączy szynę elastyczną Flexibar z miedzianą szyną litą
* To dwie płyty ze stali ocynkowanej z kompletem śrub M8 klasy 8.8
* Zdolność zaciskania 20mm, moment dokręcania 10 N⋅m
* Klamry na każdą szerokość szyny Flexibar
* Szybka i łatwa Instalacja - idealna do modyfikacji na miejscu
* Zgodny z RoHS
FC-KLAMRA DO SZYN ELASTYCZNYCH FLEXIBAR
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Zakres | Szerokość | Wymiary | Średnica | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|
|
553020 | Klamra FC 50x24 | Flexibar B = 20-24 mm | A = 50 mm | C = 60 mm D = 36 mm E = 75 mm F = 52 mm | M8 | 3 |
|
553030 | Klamra FC 50x32 | Flexibar B=32 mm | A = 50 mm | C = 60 mm D = 44 mm E = 75 mm F = 60 mm | M8 | 3 |
|
553040 | Klamra FC 50x40 | Flexibar B = 40 mm | A = 50 mm | C = 60 mm D = 52 mm E = 75 mm F = 68 mm | M8 | 3 |
|
553050 | Klamra FC 80x24 | Flexibar B = 20-24 mm | A = 80 mm | C = 90 mm D = 36 mm E = 105 mm F = 52 mm | M8 | 3 |
|
553060 | Klamra FC 80x32 | Flexibar B = 32 mm | A = 80 mm | C = 90 mm D = 44 mm E = 105 mm F = 60 mm | M8 | 3 |
|
553070 | Klamra FC 80x50 | Flexibar B = 50 mm | A = 80 mm | C = 90 mm D = 62 mm E = 105 mm F = 78 mm | M8 | 3 |
|
568700 | Klamra FC 100x32 | Flexibar B = 32 mm | A = 100 mm | C = 110 mm D = 44 mm E = 125 mm F = 60 mm | M8 | 3 |
|
568730 | Klamra FC 120x32 | Flexibar B = 32 mm | A = 120 mm | C = 130 mm D = 44 mm E = 145 mm F = 60 mm | M8 | 3 |

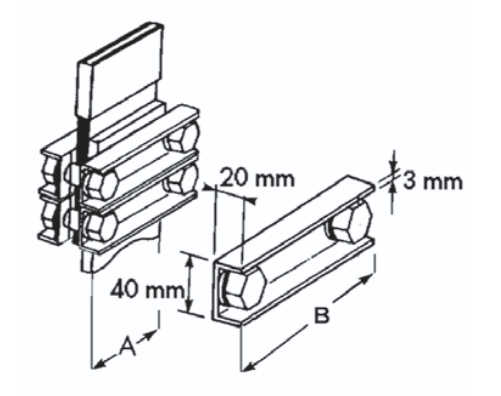

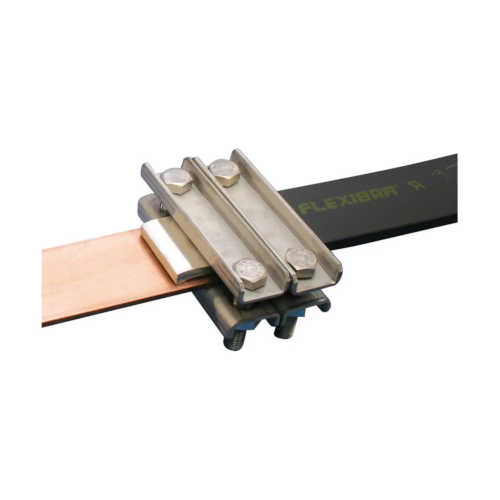

Klamra HCBC to zacisk szynowy do połączeń wysokoprądowych między szynami elastycznymi a sztywnymi, którą charakteryzuje:
* Zakres zaciskania 40 mm
* Modułowa konstrukcja
* Wykonanie z materiałów niemagnetycznych (Stal nierdzewna 304)
* Konstrukcja zapewniająca mechaniczną sztywność i równomierny nacisk styku
* Idealne do użycia z zaciskami transformatora
* Zalecane użycie 2 zacisków, aby zagwarantować pożądany nacisk styku
HCBC - KLAMRY DO SZYN PRĄDOWYCH
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Zakres | Szerokość | Wymiary | Średnica | Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|
|
553100 | Klamra HCBC 80 | Flexibar A=<80 mm | B =140 mm | A = 80 mm B = 140 mm | M12 | 1 |
|
553110 | Klamra HCBC 100 | Flexibar A=<100 mm | B =160 mm | A = 100 mm B = 160 mm | M12 | 1 |
|
553120 | Klamra HCBC 120 | Flexibar A=<120 mm | B =180 mm | A = 120 mm B = 180 mm | M12 | 1 |
